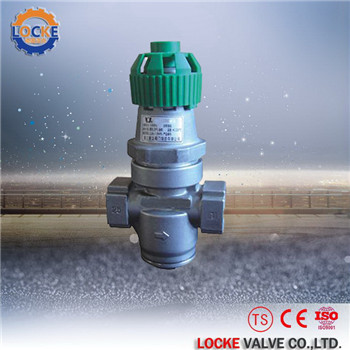

进口波纹管减压阀

德国《LOCKE》洛克进口波纹管减压阀主要由波纹管、调节弹簧、阀座、阀瓣等零件组成直接作用式波纹管减压阀利用波纹管传感阀门压力驱动阀瓣改变和控制阀门开度实现减压稳压功能

在线咨询全国热线
180 8889 3592

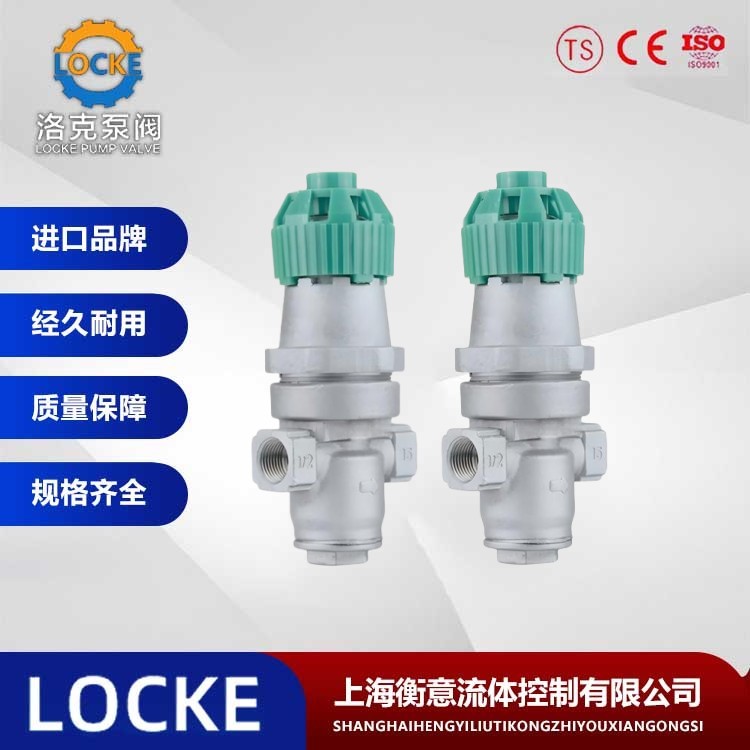

进口波纹管减压阀(进口减压阀欧洲品牌)德国洛克

关于德国《LOCKE》洛克


德国LOCKE洛克国际集团有限公司成立于1875年,是一家流体专业制造商,主要服务于全球工业、以石油,天然气,石化、蒸汽、水系统以及各类型流体控制系统,公司致力于产品设计、研发、制造、销售,为用户提供完善的流体控制方案和阀门制定方案。目前LOCKE在德国本土拥有3家阀门生产工厂,分别位于总部弗兰肯塔尔,佩格尼兹和侣能三地,并在中国设立全资加工厂,主要负责亚洲地区产品供应,在上海设立销售代理处,负责大陆运营及售后服务。

进口波纹管减压阀产品概述:


德国《LOCKE》洛克--进口波纹管减压阀主要由波纹管、调节弹簧、阀座、阀瓣等零件组成,直接作用式波纹管减压阀利用波纹管传感阀门压力驱动阀瓣,改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。用于温度在180C以下的蒸汽管路上,经过调节,使通过波纹管减压阀内的介质压力减至某一需要的出口压力,并使介质的出口压力保持相对稳定,但进口压力与出口压力之差必须大于或等于0.5bar。

进口波纹管减压阀原理结构:

1、阀前进口介质压力从阀瓣和阀体密封圈开启间隙进入体腔使介质压力流满波纹管的组合箱,波纹管和弹簧因受介质压力的挤压而压缩,阀瓣随着阀杆位移,阀瓣产生对阀体密封圈的关闭,将阀前介质截止,不作阀后介质压力的补充。当阀后的介质压力降低,波纹管因受调节弹簧的径项力,使波纹管叠纹变形,阀杆将阀瓣ding开。使介质通过阀体密封圈补充阀后压力的降低。
2、本阀是由阀体、阀盖、阀瓣、阀体密封圈、阀杆、波纹管、调节弹簧等零件组成,体腔进口组装有阀瓣、阀体密封圈和辅弹簧,辅弹簧是保持阀瓣和阀体密封圈自动的密封,出口体腔组装弹性密封元件(波纹管)即保证阀后介质压力的泄漏和克服压力不均匀度的补偿。螺钉是调整弹簧负荷压力减压阀工作性能。

进口波纹管减压阀性能范围:

公称压力(MPa) 0.6 1.0 1.6
公称通径(DN) DN15-500
壳体试验压力(MPa) 0.9 1.5 2.4
密封试验压力(MPa) 0.6 1.0 1.6
较高进口压力(MPa) 0.6 1.0 1.6
出口压力范围(MPa) 0.05-0.4 0.1-0.8 0.1-1.0
压力特性偏差(MPa)△P2P GB12244-1989
流量特性偏差(MPa)△P2G GB12244-1989
较小压差(MPa) 0.1 0.15 0.15
渗漏量 GB12245-1989
进口波纹管减压阀调压步骤:

1关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境
将调节螺钉按逆时针旋转至较上位置(相对较低出口压力),然后关闭减压阀后闸阀
2慢慢开启减压阀前的闸阀至全开;
3顺时针慢慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准);调整好后,将锁紧
4螺母锁紧打开减压阀后闸阀
5如在调整时出口压力高于设定压力,须从一步开始重新调整,即只能从低压向高压调。
