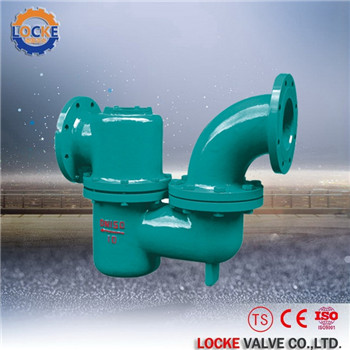

进口防逆水封阀

德国《LOCKE》洛克进口防逆水封阀主要应用于清蓄水池溢流管道上，平时因阀内有水封可阻止下水道臭气进入清水池。

在线咨询全国热线
180 8889 3592

进口防逆水封阀（进口水力控制阀欧洲品牌）德国洛克

关于德国《LOCKE》洛克

德国LOCKE洛克国际集团有限公司成立于1875年，是一家流体专业制造商，主要服务于全球工业、以石油，天然气，石化、蒸汽、水系统以及各类型流体控制系统，公司致力于产品设计、研发、制造、销售，为用户提供完善的流体控制方案和阀门制定方案。目前LOCKE在德国本土拥有3家阀门生产工厂，分别位于总部弗兰肯塔尔，佩格尼兹和侣能三地，并在中国设立全资加工厂，主要负责亚洲地区产品供应，在上海设立销售代理处，负责大陆运营及售后服务。

进口防逆水封阀产品概述：

德国《LOCKE》洛克--进口防逆水封阀主要应用于清蓄水池溢流管道上，平时因阀内有水封可阻止下水道臭气进入清水池。因大雨或下水道堵塞等造成污水管水位增高时可阻止污水倒流至清水池，是良好的供水卫生保护装置。

进口防逆水封阀产品特点：

●结构简单，溢流顺畅无阻，具有双重水封作用。
●防污能力强、性能可靠、效果良好。污水倒灌时所带杂物不影响密封性能。

进口防逆水封阀性能范围：

●公称压力：PN1.6-2.5Mpa
●公称通径：DN15～DN300
●容气腔压力(占管道压力百分数)50～70％
●适用介质无杂物的清水、污水
●适用介质温度0～80℃
●法兰标准：68／T l 7241 6 68／T 91 1 3
●试验标准：GB／T l 3927 APl 598

进口防逆水封阀工作原理：

进口防逆水封阀目主要由带存水弯的阀体及浮球盖板组件等组成．带浮球的盖板盖在阀体的密封阀座上，将阀腔分成内外两部分，内腔为清水部分，外腔通排水管道，当内腔充满清水时，目位于内脏的浮球作月，盖板压力降低，易于开启通流。溢流停止后，盖扳可自行复位．盖严阀座．从而可严格组断臭气殛污水倒灌。如果水池进水口浮球阀*关良好．数年不溢流，阀腔无水，浮球可加重盖板重量．更好地盖严目座，目样可严格姐隔臭气及防止雨，污水倒灌清水池。如果污水进入阀体外腔．所带杂物仅能粘附在盖板外表面，不影响盖柱封严阗座。故该防逆水月工作可靠．效果好，不易出故障。且当有杂物沉淀时．T次溢流时可自动冲出阀体。

进口防逆水封阀结构示意图：

进口防逆水封阀主要外形尺寸：

DN	D	D1	D2	L	H	H0
80	200	1 60	135	500	380	85
1 00	220	180	155	560	420	85
1 50	285	240	210	690	51 0	85
200	340	295	265	825	600	95
250	395	350	320	945	700	95
300	445	400	368	1065	795	95
400	565	51 5	480	1308	930	100
500	670	620	582	1531	1080	100
600	780	725	682	1770	1250	100
700	895	840	794	2013	1440	120
800	1015	950	901	2246	1610	120
900	1115	1050	1010	2450	1810	120
1000	1230	1160	1110	2695	1940	120
1200	1 455	1 380	1320	2700	1780	140
1400	1 675	1 590	1530	31 00	2080	140

进口防逆水封阀主要外形连接尺寸：

DN	管径	1/2”	3/4”	1”	11/4”	11/2”	2”	21/2”
	mm	15	20	25	32	40	50	65
L	1.6MPa	200	300	320	340	.350	365	465
	2.5MPa	220	320	340	355	380	385	485
DN	管径	3”	4”	5”	6”	8”	10”	12”
	mm	80	100	125	150	200	250	300
L	1.6MPa	510	575	600	645	755	855	955
	2.5MPa	520	585	600	645	755	855	955

进口防逆水封阀安装及作用说明：

1、本阀一般安装在清水池溢流管上，并彻窨井保护
2、本阀应按进出水管方向水平安装，不得坚直或超过45℃倾斜安装，以免影响阀门盖板自动密封效果。
3、本阀前后均无需安装检修阀门，如需检修，，可在清水池不溢流时进行。
4、本阀防杂物污染能力甚强，一般无需检修，但需每隔两至三年检查一次阀芯是否动作灵活，有无杂物影响密封。
5、检查时，只需打开阀ding部防护罩，用手拉动阀芯并自由放下即可。

进口防逆水封阀
