进口Y型过滤器（进口水力控制阀欧洲品牌）德国洛克
关于德国《LOCKE》洛克
德国LOCKE洛克国际集团有限公司成立于1875年，是一家流体专业制造商，主要服务于全球工业、以石油，天然气，石化、蒸汽、水系统以及各类型流体控制系统，公司致力于产品设计、研发、制造、销售，为用户提供完善的流体控制方案和阀门制定方案。目前LOCKE在德国本土拥有3家阀门生产工厂，分别位于总部弗兰肯塔尔，佩格尼兹和侣能三地，并在中国设立全资加工厂，主要负责亚洲地区产品供应，在上海设立销售代理处，负责大陆运营及售后服务。

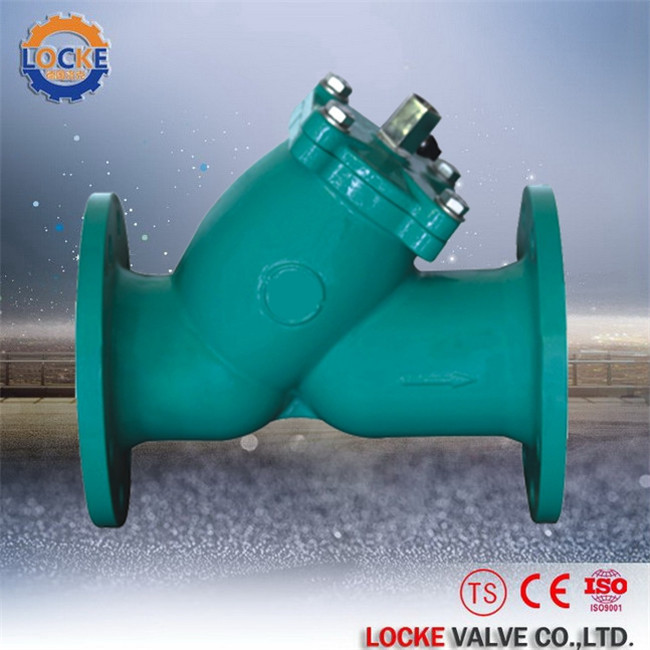

进口Y型过滤器产品概述：
德国《LOCKE》洛克--进口Y型过滤器是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。是输送介质的管道系列不可缺少的一种装置，通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端，用来消除介质中的杂质，防止颗粒性杂质进入通道，造成墙塞，以保护设备管道上的配件，免受磨损和堵塞。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。
进口Y型过滤器产品特点：
1、造型美观，阀体预留测压孔。
2、使用方便、快捷。可根据用户要求将阀盖上的螺塞改换成球阀，球阀出口接排污管，这样就可以不拆阀盖，带压排污。
3、可根据用户要求提供不同过滤精度的滤网。滤网清洗更换方便。
4、流体通道设计科学合理，流阻更小，流量更大，网眼总面积是公称通径面积的3~4倍。
5、伸缩式的可使安装拆卸更方便。
2、使用方便、快捷。可根据用户要求将阀盖上的螺塞改换成球阀，球阀出口接排污管，这样就可以不拆阀盖，带压排污。
3、可根据用户要求提供不同过滤精度的滤网。滤网清洗更换方便。
4、流体通道设计科学合理，流阻更小，流量更大，网眼总面积是公称通径面积的3~4倍。
5、伸缩式的可使安装拆卸更方便。
进口Y型过滤器性能范围：
●规格范围 DN15-DN1000
●温度范围 -80℃≈450℃
●压力范围 PN1.0～2.5Mpa
●阀体材质 球墨铸铁
●滤网材质 不锈钢
●连接方式 螺纹、法兰
●适用范围：水、油品、蒸汽、天然气、液化气、气体、液体等。
●温度范围 -80℃≈450℃
●压力范围 PN1.0～2.5Mpa
●阀体材质 球墨铸铁
●滤网材质 不锈钢
●连接方式 螺纹、法兰
●适用范围：水、油品、蒸汽、天然气、液化气、气体、液体等。
进口Y型过滤器应用范围：
Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的阿质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质为水、油、气。一般通水网为18-30目/cm2，通气网为40-100目cm2，通油网为100-480目/cm2。可按用户要求制作滤网。
进口Y型过滤器零件材料与工况：
| 零件名称 | 材料 |
| 阀体 | 碳钢、不锈钢、黄铜 |
| 滤网盖 | 碳钢、不锈钢、黄铜 |
| 滤芯网 | 不锈钢 |
| 密封件材质 | 柔性石墨、聚四氟乙烯 |
进口Y型过滤器技术参数：
| 型号 | 连接形式 | 公称压力（MPa） | 耐压试验压（MPa） | 工作压力（MPa） | 壳体材料 | 过滤网材料 | 网眼总面积 |
| GL41H-10 | 法兰 | 1.0 | 1.1 | 1.0 | 灰铸铁 | 不锈钢 | 3～4DN |
| GL41H-16 | 法兰 | 1.6 | 1.76 | 1.6 | 球墨铸铁 | ||
| GL41H-25 | 法兰 | 2.5 | 2.75 | 2.5 | 碳钢 |
| 壳体材质 | 滤框滤网材质 | S密封件 | 工作温度（℃） | 操作压力 | 连接方式 | |
| 碳钢 | 见不锈钢滤芯技术特性表 |
金属缠绕 丁腈橡胶NBR 聚四氟乙烯PTFE |
碳钢 | -20～250℃ | 0.6～5.0MPa |
螺纹连接 法兰连接 对焊连接 |
| 黄铜 | 黄铜 | |||||
| 碳钢衬PTFE | CS/PTFE | |||||
| 不锈钢304 | 不锈钢 | -80～450℃ | ||||
| 不锈钢 316L | ||||||
进口Y型过滤器有效过滤面积：
| ～目数/in | ～孔数/in | 可截粒径(u) | 丝径(mm) | 有效过滤面积% |
| 10 | 100 | 2023 | 0.02000(0.510) | 64 |
| 20 | 400 | 955 | 0.02140(0.315) | 58 |
| 30 | 900 | 614 | 0.00921(0.224) | 54 |
| 40 | 1600 | 442 | 0.00760(0.206) | 48 |
| 50 | 2500 | 365 | 0.00598(0.512) | 46 |
| 60 | 3600 | 301 | 0.00480(0.122) | 44 |
| 80 | 6400 | 216 | 0.00402(0.102) | 42 |
| 100 | 10000 | 173 | 0.00310(0.081) | 40 |

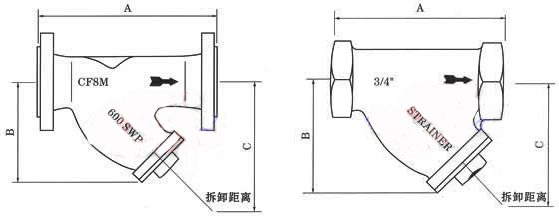

进口Y型过滤器主要尺寸及重量：
| 口径(in) | ANSI法兰连接 | 螺纹连接 | B | C | 滤网面积cm2 | ||
| 150LB | 300LB | 600LB | |||||
| A | A | A | A | ||||
| 1/2" | 127 | 127 | 130 | 75 | 70 | 110 | 27 |
| 3/4" | 145 | 150 | 150 | 80 | 80 | 130 | 43 |
| 1" | 154 | 160 | 160 | 90 | 90 | 150 | 73 |
| 11/4" | 180 | 180 | 200 | 110 | 130 | 235 | 135 |
| 11/2" | 200 | 210 | 230 | 120 | 147 | 260 | 164 |
| 2" | 230 | 240 | 250 | 140 | 180 | 320 | 251 |
| 21/2" | 290 | 290 | . | 210 | 200 | 325 | 327 |
| 3" | 310 | 310 | . | . | 205 | 330 | 361 |
| 4" | 315 | 351 | . | . | 255 | 405 | 545 |
| 5" | 410 | 401 | . | . | 315 | 510 | 843 |
| 6" | 473 | 478 | . | . | 345 | 560 | 1117 |
| 8" | 593 | 600 | . | . | 440 | 710 | 1909 |
| 10" | 730 | 730 | . | . | 503 | 760 | 2010 |
