进口智能电动调节阀（进口调节阀欧洲品牌）德国洛克
关于德国《LOCKE》洛克
德国LOCKE洛克国际集团有限公司成立于1875年，是一家流体专业制造商，主要服务于全球工业、以石油，天然气，石化、蒸汽、水系统以及各类型流体控制系统，公司致力于产品设计、研发、制造、销售，为用户提供完善的流体控制方案和阀门制定方案。目前LOCKE在德国本土拥有3家阀门生产工厂，分别位于总部弗兰肯塔尔，佩格尼兹和侣能三地，并在中国设立全资加工厂，主要负责亚洲地区产品供应，在上海设立销售代理处，负责大陆运营及售后服务。
进口智能电动调节阀产品概述：

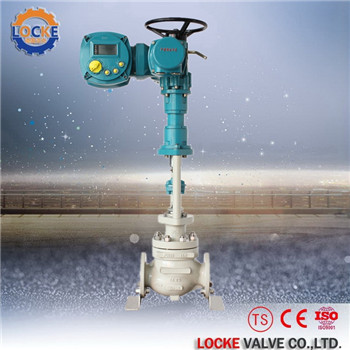

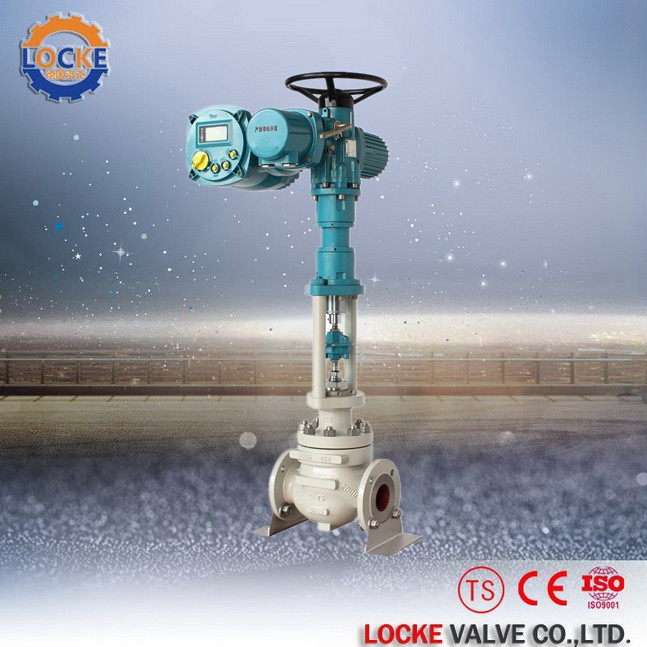

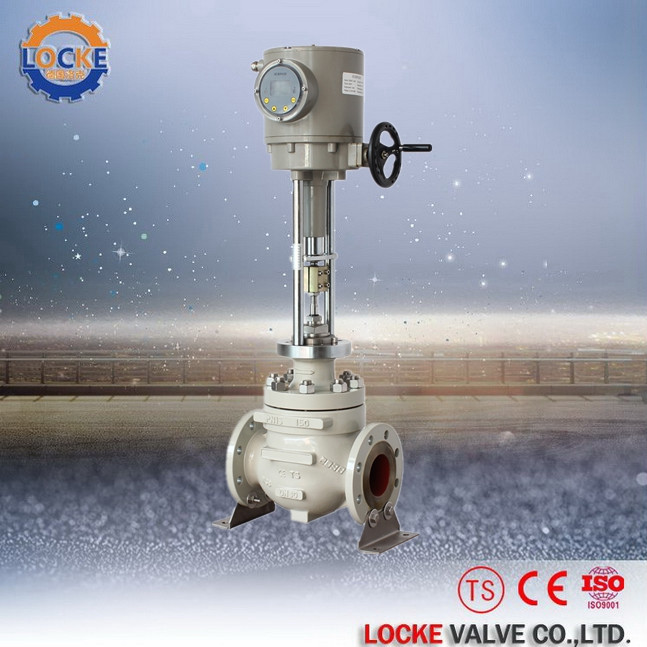

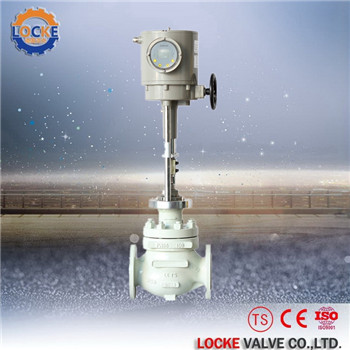

德国《LOCKE》洛克--进口智能电动调节阀是一种平衡式高压差电动调节阀。配用智能一体式电动执行机构，接受统一的4-20mA或1-5V•DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制电动调节阀的开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。智能型电动调节阀总体结构紧凑、重量轻、稳定性好、防护等级高。其智能电动调节阀广泛应用于大型火电厂、化工厂、水处理和污水处理、天然气油田、钢铁厂等自动控制系统中
零件材料
性能指标
进口智能电动调节阀产品特点：
1、阀门柔性开关：柔性开关主要是保证阀门关闭或全开时不卡住与损伤。执行机构内部的微处理器根据测定的变频器输出电压和电流，通过精确计算，得出其输出力矩。一旦输出力矩达到或大于设定的力矩， 自动降低速度， 以避免阀门内部过度的撞击，从而达到较优关闭，实现过力矩保护。
2、阀位的较限位置判断：阀位的较限位置是指全开和全关位置。在常规电动调节阀中，该位置的检测是通过机械式限位开关获得的。机械式限位开关精度低，在运行中易松动，可靠性差。智能电动调节阀的较限位置通过检测位置信号的增量获得。其原理是，单片机将本次检测的位置信号与上次检测的信号相比较，如果未发生变化或变化较小，即认为已达到较限位置，立即切断异步电机的供电电源保证阀门的安全关闭或全开。该执行机构无机械式限位开关，无需在调试时对其进行复杂的调整。
3、电机保护：为了防止电机因过热而烧毁，单片机通过温度传感器连续检测电机的实际运行温度如果温度传感器检测到电机温度过高，自动切断供电电源。温度传感器置于电机内部。
4、准确定位：常规的电动阀门在异步电机通电后，会很快达到其额定动作速度， 当接近停止位置时，电机断电后，由于机械惯性，其阀不可能立即停下来，会出现不同程度的超程．这一超程通常采用控制电机反向转动来校正。智能电动调节阀是根据当前位置与给定位点的位置及减速段变化速率，使阀门在较低的速度下实现精确的微调和定位，从而将程降到较低。
2、阀位的较限位置判断：阀位的较限位置是指全开和全关位置。在常规电动调节阀中，该位置的检测是通过机械式限位开关获得的。机械式限位开关精度低，在运行中易松动，可靠性差。智能电动调节阀的较限位置通过检测位置信号的增量获得。其原理是，单片机将本次检测的位置信号与上次检测的信号相比较，如果未发生变化或变化较小，即认为已达到较限位置，立即切断异步电机的供电电源保证阀门的安全关闭或全开。该执行机构无机械式限位开关，无需在调试时对其进行复杂的调整。
3、电机保护：为了防止电机因过热而烧毁，单片机通过温度传感器连续检测电机的实际运行温度如果温度传感器检测到电机温度过高，自动切断供电电源。温度传感器置于电机内部。
4、准确定位：常规的电动阀门在异步电机通电后，会很快达到其额定动作速度， 当接近停止位置时，电机断电后，由于机械惯性，其阀不可能立即停下来，会出现不同程度的超程．这一超程通常采用控制电机反向转动来校正。智能电动调节阀是根据当前位置与给定位点的位置及减速段变化速率，使阀门在较低的速度下实现精确的微调和定位，从而将程降到较低。
进口智能电动调节阀性能范围：
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数(KV) | 单座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0、16.0、25.0 | |||||||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) | |||||||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 阀芯形式 | 单座式、笼式、套筒式 | |||||||||||||
| 流量特性 | 等百分比 | |||||||||||||
| 允许压差(MPa) | 单座 | 3.8 | 3.2 | 3 | 2 | 1.8 | 1.5 | 1.4 | 1 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 |
| 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
| 配置执行器类别 | 德国洛克、德国罗托克、PSL等电动执行器(客户指定品牌亦可) | |||||||||||||
| 执行器参数 | 电源电压：220V、380V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | |||||||||||||
| 防护等级：相当IP65、IP67、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | ||||||||||||||
| 环境温度：-25～+70℃、环境湿度：≤95% | ||||||||||||||
| 1 | 阀体 | WCB | 304 | 316 | 316L |
| 2 | 垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
| 3 | 阀座/套筒 | 304 | 304 | 316 | 316L |
| 4 | 阀芯 | 304 | 304 | 316 | 316L |
| 5 | 导向套/并帽 | 304 | 304 | 316 | 316L |
| 6 | 中垫 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
| 7 | 阀盖 | WCB | 304 | 316 | 316L |
| 8 | 阀杆 | 304 | 304 | 316 | 316L |
| 9 | 金属垫 | 304 | 304 | 316 | 316L |
| 10 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 11 | 螺栓 | 25 | 不锈钢 | 不锈钢 | 不锈钢 |
| 12 | 填料压盖 | WCB | 304 | 316 | 316L |
| 项目 | 指标值 | ||
| 基本误差% | ±1.0 | ||
| 回差% | 1 | ||
| 死区% | 1 | ||
| 始终点偏差% | 电开 | 始点±1.0 | 终点±1.0 |
| 始点±1.0 | 终点±1.0 | ||
| 电关 | 始点 | ±1.0 | |
| 终点 | ±1.0 | ||
| 额定行程偏差% | ≤1.0 | ||
| 泄露量L/h | 0.01%×阀额定容量 | ||
| 可调范围R | 30:01:00 | ||
