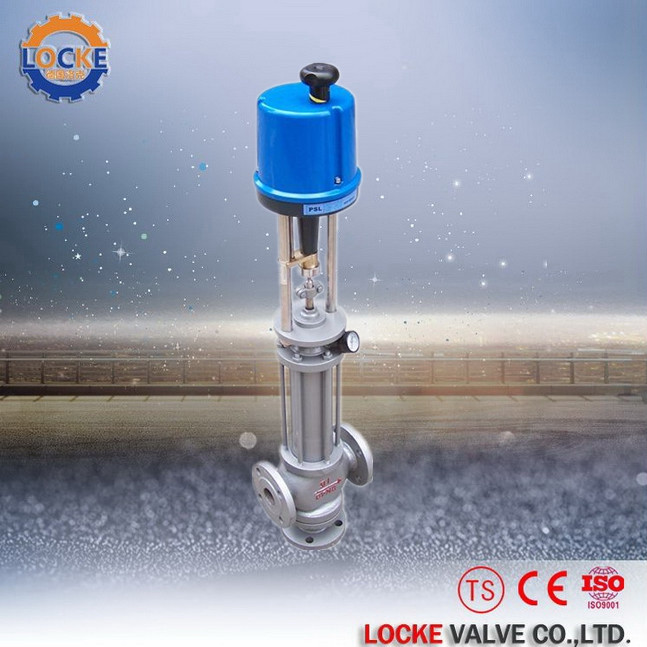

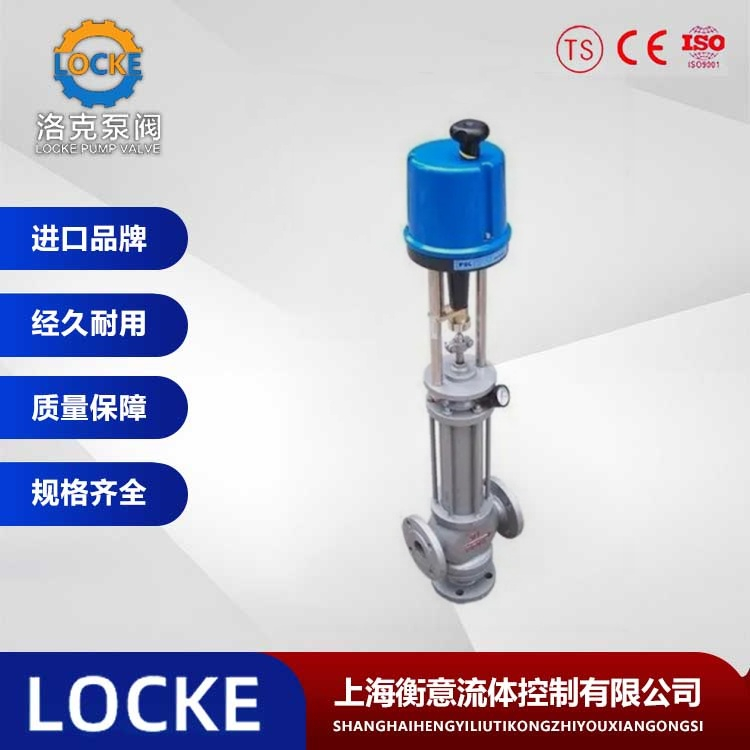

进口电动三通温度调节阀

德国《LOCKE》洛克进口电动三通温度调节阀根据温度传感器内感温液体的温度变化，控制阀内阀瓣的运动，从而实现对流量的控制。

在线咨询全国热线
180 8889 3592

进口电动三通温度调节阀（进口调节阀欧洲品牌）德国洛克

关于德国《LOCKE》洛克

德国LOCKE洛克国际集团有限公司成立于1875年，是一家流体专业制造商，主要服务于全球工业、以石油，天然气，石化、蒸汽、水系统以及各类型流体控制系统，公司致力于产品设计、研发、制造、销售，为用户提供完善的流体控制方案和阀门制定方案。目前LOCKE在德国本土拥有3家阀门生产工厂，分别位于总部弗兰肯塔尔，佩格尼兹和侣能三地，并在中国设立全资加工厂，主要负责亚洲地区产品供应，在上海设立销售代理处，负责大陆运营及售后服务。

进口电动三通温度调节阀产品概述：

德国《LOCKE》洛克--进口电动三通温度调节阀根据温度传感器内感温液体的温度变化，控制阀内阀瓣的运动，从而实现对流量的控制。阀瓣的流量特性为线性。合流温度调节阀有两个入口，一个出口；分流温度调节阀有一个入口，两个出口。一个阀座趋于关闭时，另一个就趋于全开，调节阀瓣的开度，就可以获得合适的流量比率。是太阳能供水及地热供暖恒温控制及水-水换热系统的理想产品。

进口电动三通温度调节阀产品特点：

1.执行器选用铸铝支架及塑料外壳，体积小、重量轻。
2.选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能。
3.适合多种控制信号：增量（浮点）、电压（0~10V）、电流（4~20mA）。
4.具有0~10V或4~20mA反馈信号（选配）。
5.传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命。
6.功耗低、输出力大、噪音小。
7.阀体有铸铜、铸铁、球墨铸铁多种材质可供选择，以适合不同工作介质及温度的要求。
8.阀体有螺纹连接和法兰连接两种，安装方便。
9.电动三通温度调节阀阀体结构形式有：三通合流阀和三通分流阀。

进口电动三通温度调节阀工作原理：

进口电动三通温度调节阀由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成，根据用户需要，分别有加热型与冷却型两种结构。加热型调节阀的结构与原理：工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线性信号输入一体化执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。备注：常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。

进口电动三通温度调节阀性能范围：

公称通径	合流	25	32	40	50	65	80	100	125	150	200	250	300
DN mm
	分流	25	32	40	50	65	80	100	125	150	200	250	300
阀座通径mm		26	32	40	50	65	80	100	125	150	200	250	300
额定流量	合流	8.5	13	21	34	53	85	135	210	340	535	800	1260
系数kv
	分流	8.5	13	21	34	53	85	135	210	340	535	800	1260
公称压力(Mpa)		0.6，1.6，2.5，4.0，6.4
行程(mm)		16		25		40			60			100
流量特性		直线
工作温度℃		-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰尺寸		符合JB78-59、JB79-59标准，
		可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式		三通双座铸造球型阀
上阀盖型式		普通式（常温），散热片式（中温），长颈式（低温）
配用电动	PSL	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
执行机构型号
	361L	361LSA-20		361LSB-30		361LSB-50			361LSC-65			361LSC-99
	防爆型	361LXA-20		361LXB-30		361LXB-50

注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决
执行机构技术参数

型号		额定输出力N		速度mm/s		技术参数
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08	1000	800	0.25	4.2	电源：AC220V 50Hz	电源：AC220V 50Hz
	361LXA-08		800		4.2	输入信号：DC4-20mA	输入信号：DC4-20mA
						DC1-5V	DC1-5V
202	361LSA-20	2000	2000	0.5	2.1	(信号线用屏蔽线)	(信号线用屏蔽线)
202	361LXA-20	2000	2000	0.5	2.1	输出信号：DC4～20mA	输出信号：DC4～20mA
204	361LSB-30	4500	3000	0.5	3.5	防护等级：IP67	防护等级：相当IP55
204	361LXB-30	4500	3000	0.5	3.5	带手轮	隔爆标志：ExdⅡBT4
208	361LSB-50	8000	5000	1	1.7		带手柄
208	361LXB-50	8000	5000	1	1.7
312	361LSC-65	12000	6500	0.6	2.8
325	361LSC-99	25000	10000	1	2

性能指标

项目			指标值
基本误差％			±2.5
回差％			2.5
死区％			1
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调范围			30:01:00
额定行程偏差％			2.5
允许泄量L/H			符合JB/T7387-94 IV级小于额定容量的10-4

允许压差

公称通径mm	25	32	40	50	65	80	100	125	150	200	250	300
允许压差Mpa	3.32	2.2	2.2	1.41	1.38	0.94	0.61	0.51	0.36	0.2	0.19	0.13

注: 实际配置需根据具体工艺参数确定。如果允许压差或较大工作压差超出列表范围，请与我们联系，采取适当方法可解决。
