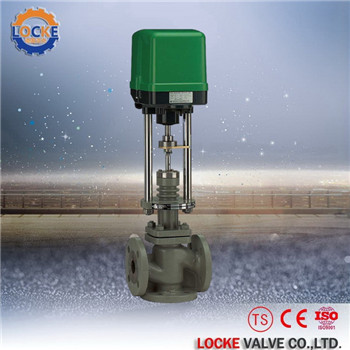

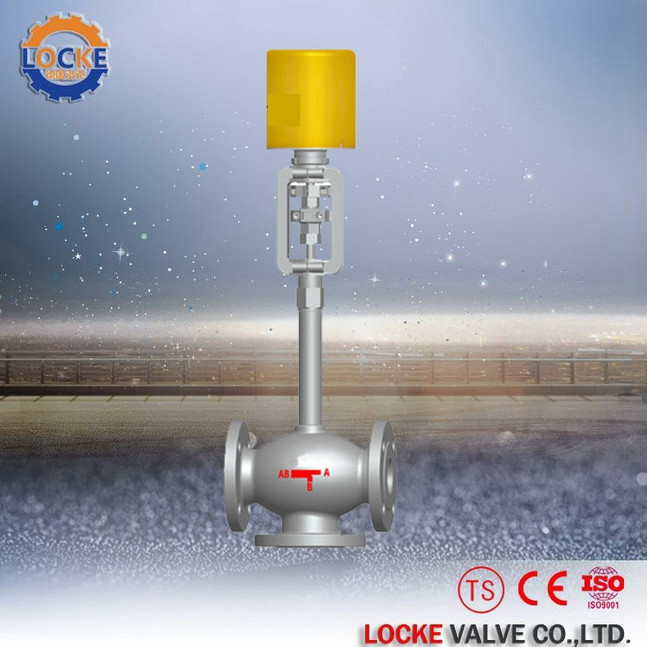

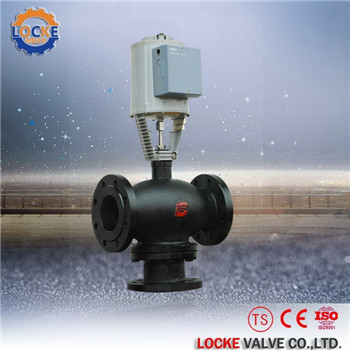

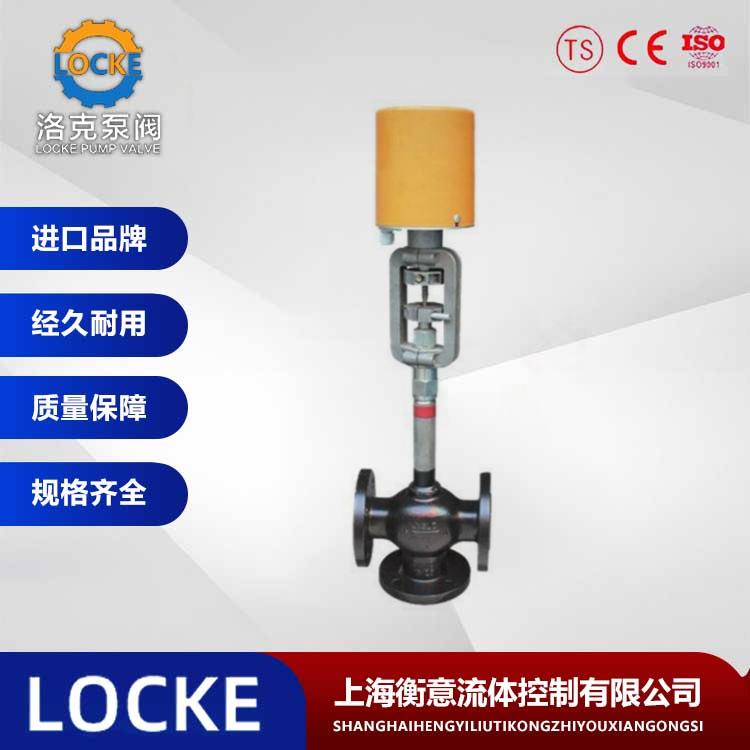

进口电动三通分流调节阀

德国《LOCKE》洛克进口电动三通分流调节阀是由LOCKE系列直行程电动执行机构和三通分流阀体组成。

在线咨询全国热线
021 5187 0709

进口电动三通分流调节阀（进口品牌）德国洛克

关于德国《LOCKE》洛克

德国LOCKE洛克国际集团有限公司成立于1875年，是一家流体专业制造商，主要服务于全球工业、以石油，天然气，石化、蒸汽、水系统以及各类型流体控制系统，公司致力于产品设计、研发、制造、销售，为用户提供完善的流体控制方案和阀门制定方案。目前LOCKE在德国本土拥有3家阀门生产工厂，分别位于总部弗兰肯塔尔，佩格尼兹和侣能三地，并在中国设立全资加工厂，主要负责亚洲地区产品供应，在上海设立销售代理处，负责大陆运营及售后服务。

进口电动三通分流调节阀产品概述：

德国《LOCKE》洛克--进口电动三通分流调节阀是由LOCKE系列直行程电动执行机构和三通分流阀体组成。电动执行机构可以选用普通型和防爆型，防爆型电动执行机构防爆等级为ExdII BT4。三通分流调节阀阀体，材质有铸钢（WCB）、304不锈钢、304L不锈钢、316不锈钢、316L不锈钢。根据阀门通过的介质不同，如高温导热油或是高温水蒸气，可选用高温型三通调节阀阀体（阀体上增加散热片）。三通分流调节阀是一进两出。三通分流调节阀所配的电动执行机构，提供控制信号4-20mA，反馈信号4-20mA。电动三通调节阀也是可以根据客户需求，定做成开关型电动三通分流调节阀。电动执行机构电压默认为AC 220V，可配380V电压。

进口电动三通分流调节阀产品特点：

流体对阀芯作用方向都处于流开状态，故工作稳定性好。除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。伺服放大器采用深度动态负反馈，可提高调节精度。
电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。
波纹管密封型对移动的阀杆形成完全的密封，堵jue流体外漏。

进口电动三通分流调节阀性能范围：

公称通径	合流	25	32	40	50	65	80	100	125	150	200	250	300
DN mm
	分流	25	32	40	50	65	80	100	125	150	200	250	300
阀座通径mm		26	32	40	50	65	80	100	125	150	200	250	300
额定流量	合流	8.5	13	21	34	53	85	135	210	340	535	800	1260
系数kv
	分流	8.5	13	21	34	53	85	135	210	340	535	800	1260
公称压力(Mpa)		0.6，1.6，2.5，4.0，6.4
行程(mm)		16		25		40			60			100
流量特性		直线
工作温度℃		-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰尺寸		符合JB78-59、JB79-59标准，
		可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式		三通双座铸造球型阀
上阀盖型式		普通式（常温），散热片式（中温），长颈式（低温）
配用电动	PSL	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
执行机构型号
	361L	361LSA-20		361LSB-30		361LSB-50			361LSC-65			361LSC-99
	防爆型	361LXA-20		361LXB-30		361LXB-50

注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决
执行机构技术参数

型号		额定输出力N		速度mm/s		技术参数
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08	1000	800	0.25	4.2	电源：AC220V 50Hz	电源：AC220V 50Hz
	361LXA-08		800		4.2	输入信号：DC4-20mA	输入信号：DC4-20mA
						DC1-5V	DC1-5V
202	361LSA-20	2000	2000	0.5	2.1	(信号线用屏蔽线)	(信号线用屏蔽线)
202	361LXA-20	2000	2000	0.5	2.1	输出信号：DC4～20mA	输出信号：DC4～20mA
204	361LSB-30	4500	3000	0.5	3.5	防护等级：IP67	防护等级：相当IP55
204	361LXB-30	4500	3000	0.5	3.5	带手轮	隔爆标志：ExdⅡBT4
208	361LSB-50	8000	5000	1	1.7		带手柄
208	361LXB-50	8000	5000	1	1.7
312	361LSC-65	12000	6500	0.6	2.8
325	361LSC-99	25000	10000	1	2

性能指标

项目			指标值
基本误差％			±2.5
回差％			2.5
死区％			1
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调范围			30:01:00
额定行程偏差％			2.5
允许泄量L/H			符合JB/T7387-94 IV级小于额定容量的10-4

允许压差

公称通径mm	25	32	40	50	65	80	100	125	150	200	250	300
允许压差Mpa	3.32	2.2	2.2	1.41	1.38	0.94	0.61	0.51	0.36	0.2	0.19	0.13

注: 实际配置需根据具体工艺参数确定。如果允许压差或较大工作压差超出列表范围，请与我们联系，采取适当方法可解决。
