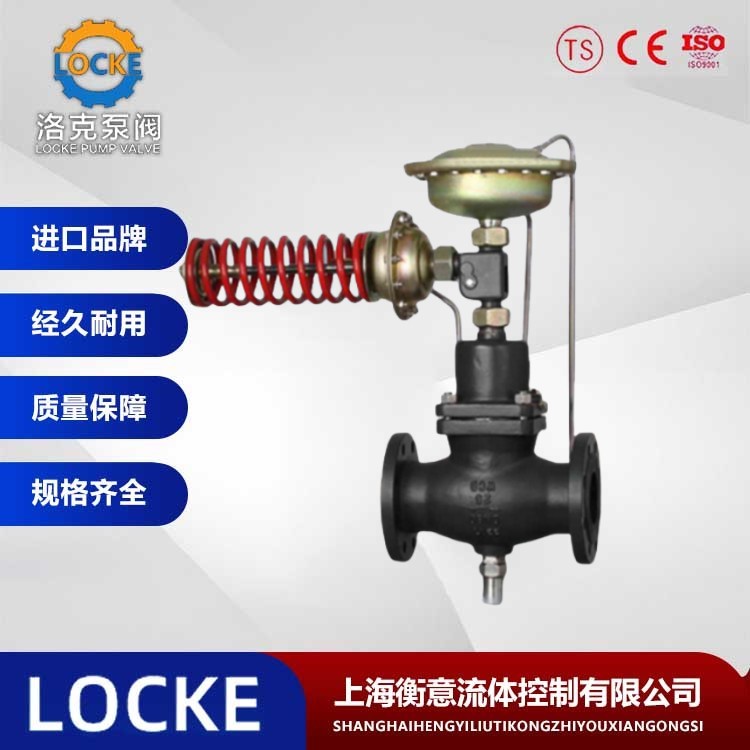

一、进口自力式流量压力组合阀描述：
德国《LOCKE》洛克--进口自力式流量压力组合阀，是无需外来能源的节能型多项组合控制阀，用于非腐蚀性较高温度200℃的水可其他液体介质、流量及压力的控制装置。流量阀通过组合控制阀与LOCKE型执行机构组合在一起。
二、进口自力式流量压力组合阀结构特点：
*采用波纹管+弹簧做压力平衡元件，灵敏度高
*嗓音低性能可靠，免于维修
*通过组合件，可进行多项组全控制
*采用标准模块设计
三、进口自力式流量压力组合阀工作原理：
当流量和压力组合控制时，阀门按着流量阀、压力阀（阀后）的输入顺序不同而依次动作。流量和压力（阀后）两个参数中的其中任何一个参数达到或超过设定值时，阀门都将按其要求进行动作，从而满足现场的各种控制要求。
四、进口自力式流量压力组合阀技术参数及性能：
技术参数
| 公称直径(DN) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 160 | 200 | 250 | |||
| KVS值（m3/h） | 1 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 320 | 400 | |||
| 节流器压差（?Pb）的流量范围（m/h）QS（有效压力下的能量范围） | 0.02Mpa | 0.1-2 | 0.2-3 | 0.2-4 | 0.4-7 | 0.6-11 | 0.8-16 | 3-28 | 4-40 | 6-63 | 8-80 | 12-125 | 15-150 | 18-180 | ||
| 0.05Mpa | 0.2-3 | 0.3-4.5 | 0.3-6 | 0.5-10 | 0.8-16 | 1.2-24 | 4-40 | 6-58 | 9-90 | 12-120 | 18-180 | 12-220 | 18-250 | |||
| Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |||
| 较大压差?Pmx(Mpa) | PN16 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.5 | 1.5 | 1.2 | 1.0 | 1.0 | ||
| PN40 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 1.5 | 1.5 | 1.2 | 1.0 | 1.0 | |||
|
允许泄漏量 （在规定试验条件下） |
硬密封 | 4×10-4 X阀额定容量（L/H） | ||||||||||||||
| 软密封 | 10气泡/分 | 20气泡/分 | 40气泡/分 | |||||||||||||
| 执行器有效面积 (cm2) | 250 |
| 有效压力 (Mpa) (节流阀压差?Pb) | 0.02 0.05 |
| 允许上下膜室之间有较大压差 ?Pmax (Mpa) | 0.4 |
| 设定值偏差 | ±5% |
| 控制接头\接头 | 铜管或钢管?10×1（mm）卡套式管接头 R1/4″ |
| 执行器有效面积(cm2) | 32 | 80 | 250 | 630 | |
|
阀前压力控制范围 (Mpa) |
红色弹簧 | 0.3-1.2 | 0.1-0.6 | 0.015-0.15 | |
| 黄色弹簧 | 0.05-0.3 | 0.01-0.07 | 0.005-0.035 | ||
| 黑色弹簧 | 0.8-1.6 | ||||
| 适用公称通径DN(mm) | 15～125 | 15～250 | |||
| 保证压力阀正常的工作的较小压差?Pmin(Mpa) | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 | |
| 允许上下膜室之间的较大压差?Pmax(Mpa) | 2.0 | 1.25 | 0.4 | 0.15 | |
| 设定值偏差 | ±8% | ||||
| 控制管线\接头 | 铜管或钢管 ?10×1（mm）卡套式管接头R1/4″ | ||||
