一、进口气动薄膜单座调节阀描述：

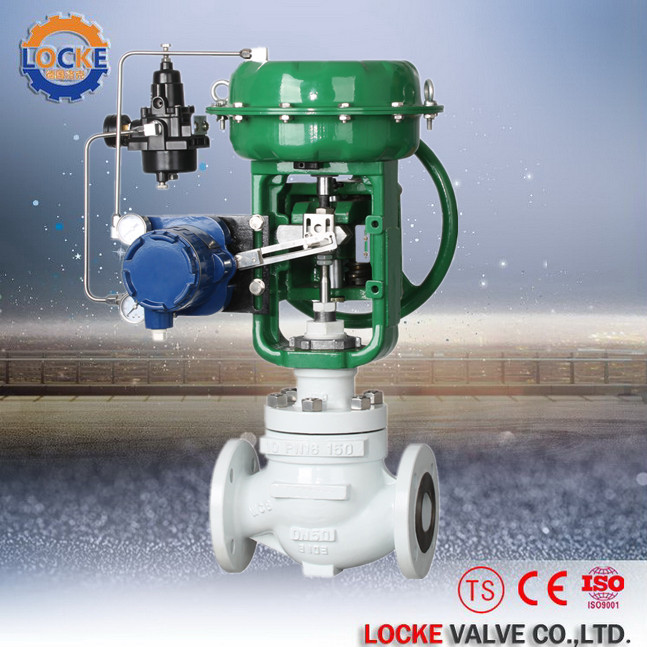

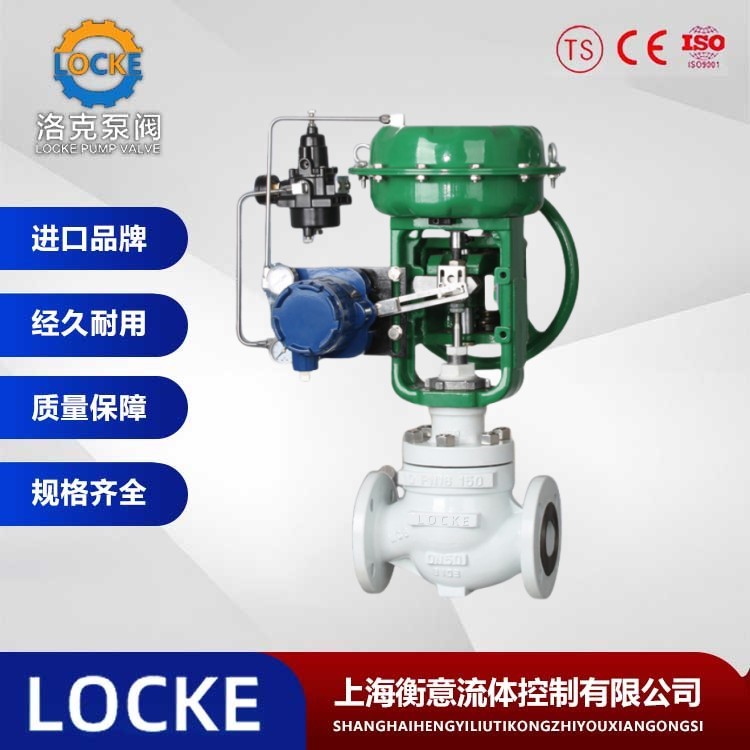

德国LOCKE洛克--进口气动薄膜单座调节阀，是由LOCKE多弹簧气动薄膜执行机构和低流阻精小型单座调节阀阀体组成，气动单座调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。多弹簧执行机构高度低、重量轻、装备简便。气动单座调节阀配以阀门定位器，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。气动薄膜单座调节阀广泛应用于精确控制气体、液体、蒸汽等介质，特别适用于允许压差小，而允许泄漏量也较小压差不大的工作场合。
气动薄膜单座调节阀操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以du特的优点在广泛应用中取得高质量的控制效果。
二、进口气动薄膜单座调节阀技术参数：
| 阀体参数 | ||
| 型 式 | 直通单座铸造球型阀 | |
| 公称通径 | 15~200mm | |
| 公称压力 | ANSI 125LB~2500LB JIS JIS 10~ 60K PN1.6~32MPa | |
| 连接型式 | 法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型 | |
| 法兰标准 | JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等 | |
| 焊接连接 | 嵌接焊SW | |
| 材 料 | 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等 | |
| 上阀盖 | 常温型（P）：-17～+230℃ | |
| 伸长Ⅰ型（E1） | -45～-17℃ +230～+566℃ | |
| 伸长Ⅱ型（E2I） | -100～-45℃ | |
| 伸长Ⅱ型（E2W） | -196～-100℃ | |
| 注:工作温度不准超过各种材料的允许范围。 | ||
| 压盖型式 | 螺栓压紧式 | |
| 填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 | |
| 阀内组件 | ||
| 阀芯型式 | 单座柱塞型阀芯 | |
| 流量特性 | 金属阀座 等百分比特性（%）和线性特性（L），参考流量特性曲线图 Cv值从0.04～14的高精度流量特性符合IEC534-2标准 | |
| 流量特性 | 软阀座 等百分比特性（%）和线性特性（L），参考流量特性曲线图 | |
| 注：关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图 | ||
| 单座调节阀材料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 | |
| 材 料 | 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 | |
| 执行机构 | ||
| 型 式 | LQA多弹簧薄膜执行机构、LQA5单弹簧薄膜执行机构、LQA6单作用气缸动活塞执行机构、LQP双作用气缸活塞执行机构 | |
| 膜片材料 | 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 | |
| 弹簧范围 | 20～100、80～240kPa（LQA，LQA5型），190～350、190～400kPa（LQA6型） | |
| 供气压力 | 140～400kPa（LQA型）、140～280kPa（LQA55型）400～500kPa（LQA6型）、300～500kPa（LQP型） | |
| 气源接口 | RC1/4" | |
| 环境温度 | -30~+70℃ | |
| 阀作用型式 | 用正作用或反作用执行机构实现阀的气-关式或气-开式 | |
| 单座调节阀附件 | 限位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等 | |
三、进口气动薄膜单座调节阀主要特点：
1.进口气动薄膜单座调节阀特点ding导向单座调节阀，结构紧凑，部件少、易维修。
2.金属阀芯适用多种工作场合，达IV级泄漏标准，LZXPQ型软密封结构阀芯达VI级泄漏标准。
3.阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%。
4.可调范围大，固有可调比为50。执行机构采用多弹簧结构，高度减少30%、重量减轻30%。
5.LVXPV型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵jue流体外漏。
6.LVXPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
