一、进口气动低温调节阀描述：

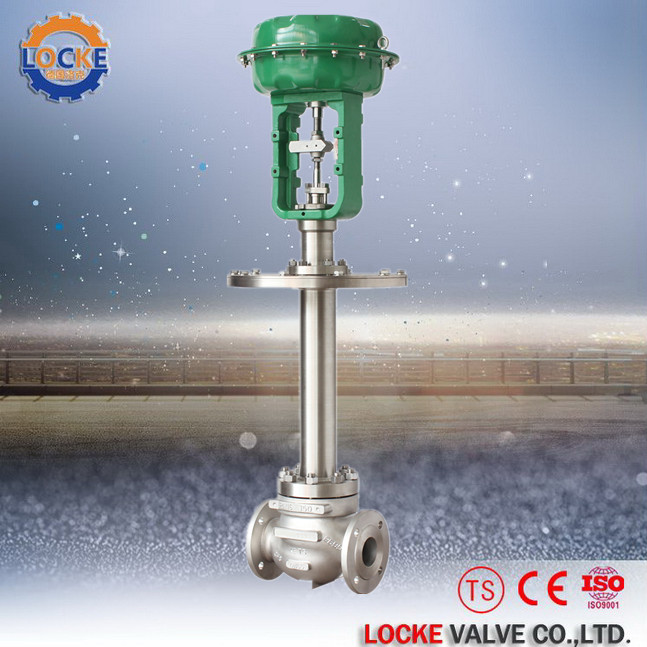

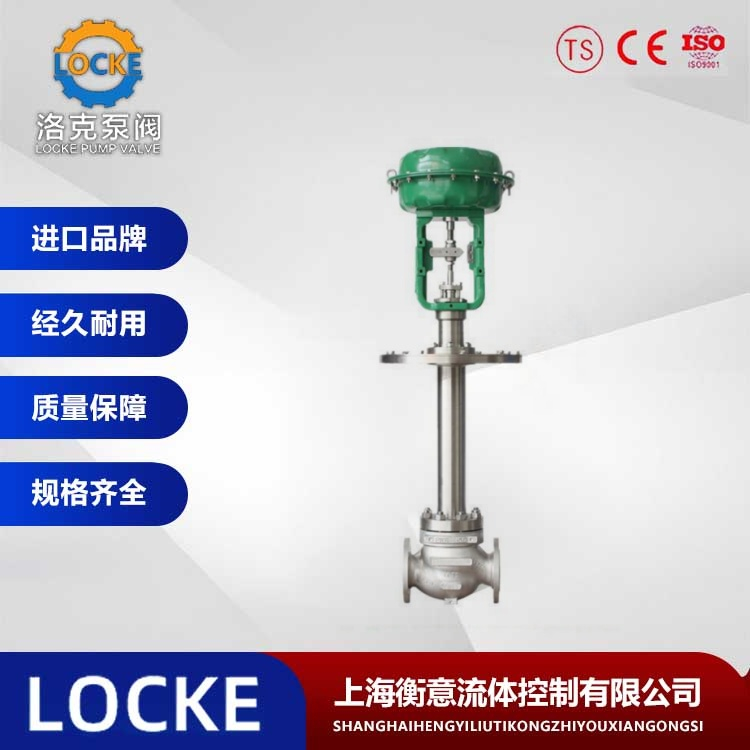

德国LOCKE洛克--进口气动低温调节阀，由气动薄膜执行器及低温调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。气动低温调节阀，阀体流道呈S流线型。气动低温调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，适合于低于0～-250℃状态下工作，由气动薄膜执行机构和带长颈接管的阀体组成，长颈接管的作用是使阀杆密封出接近常温下工作，并减少外界热能传入。为减少传递，长颈采用薄壁结构。
二、进口气动低温调节阀技术参数：
| 阀体 | ||||||||
| 阀体形式 | 直通铸造球型阀 | |||||||
| 公称通径 | DN25～300mm | |||||||
| 公称压力 | PN1.6、2.5、4.0、6.4MPa | |||||||
| 法兰标准 | GB/T9113、 JB/T79 | |||||||
| 连接形式 | 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) | |||||||
| 阀盖形式 | 低温型-10～-196℃、超低温型-196～-250℃ | |||||||
| 压盖型式 | 螺栓压紧式 | |||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | |||||||
| 阀内件 | ||||||||
| 阀芯形式 | 单座、笼式、套筒型阀芯 | |||||||
| 流量特性 | 线性、等百分比 | |||||||
| 执行机构及附件、作用形式 | ||||||||
| 执行器型式 | LOCKE系列多弹簧簿膜执行机构 | |||||||
| 执行器型号 | LOCKE-1 | LOCKE-2 | LOCKE-3 | LOCKE-4 | LOCKE-5 | |||
| 有效面积(cm2) | 350 | 350 | 560 | 900 | 1400 | |||
| 行程(mm) | 10、16 | 25 | 40 | 40、60 | 100 | |||
| 弹簧范围(KPa) | 20～100（标准）、20-60、60-100、40-200、80-240 | |||||||
| 膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | |||||||
| 供气压力 | 140～400KPa | |||||||
| 气源接口 | RC1/4" | |||||||
| 环境温度 | -30～+70℃ | |||||||
| 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | |||||||
| 作用形式 | 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) | |||||||
三、进口气动低温调节阀工作原理：
进口气动低温调节阀由气动薄膜执行机构和耐低温的单、双座阀两部分组成。由调节器来的信号压力输入气动薄膜执行机构的气室，产生推力，通过连接杆件带动阀芯，阀芯位置的变化使阀的流通截面积变化，实现对介质流量的调节。
