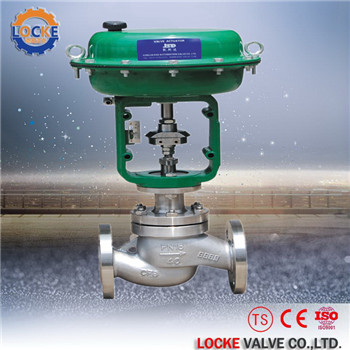

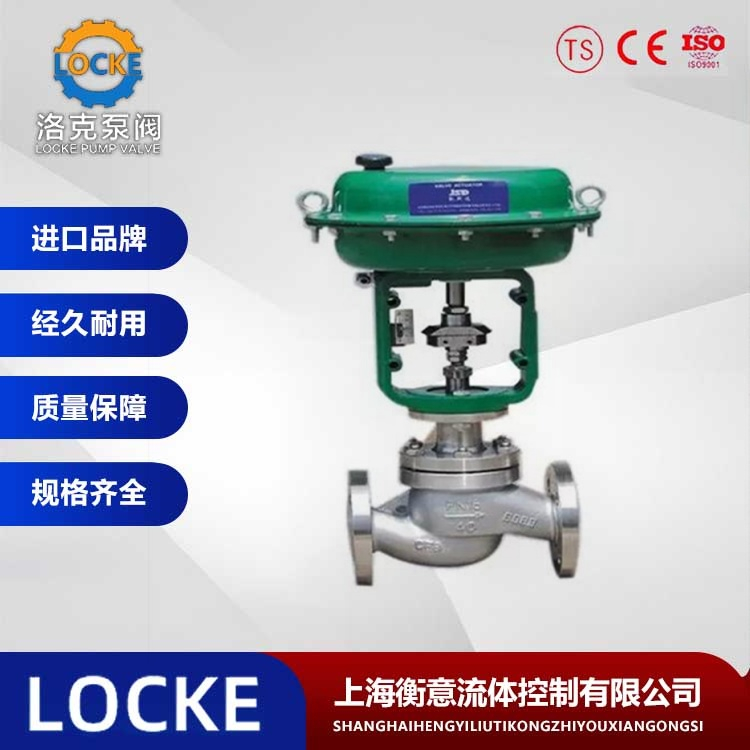

进口小口径笼式单座调节阀（调节阀欧洲品牌）德国洛克
关于德国《LOCKE》洛克
德国LOCKE洛克国际集团有限公司成立于1875年，是一家流体专业制造商，主要服务于全球工业、以石油，天然气，石化、蒸汽、水系统以及各类型流体控制系统，公司致力于产品设计、研发、制造、销售，为用户提供完善的流体控制方案和阀门制定方案。目前LOCKE在德国本土拥有3家阀门生产工厂，分别位于总部弗兰肯塔尔，佩格尼兹和侣能三地，并在中国设立全资加工厂，主要负责亚洲地区产品供应，在上海设立销售代理处，负责大陆运营及售后服务。
进口小口径笼式单座调节阀产品概述：
德国《LOCKE》洛克--进口小口径笼式单座调节阀是一种高性能的调节阀，适用于液体压差超过3MPa的中压场合，坚固的阀芯和套筒可防止液体发生闪蒸和空化。阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广。调节阀配用LOCKE多弹簧薄膜执行机构，其结构紧凑，输出力大。调节阀的泄漏量符合ANSI B16.104标准。
进口小口径笼式单座调节阀执行机构：
| 型 式 | LOCKE多弹簧薄膜执行机构 |
| 膜片材料 | 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
| 弹簧范围 | 20~100、80~240KPa |
| 供气压力 | 140~400KPa |
| 气源接口 | RC1/4" |
| 环境温度 | -30~+70℃ |
| 作用型式 | 用正作用或反作用执行机构实现阀的气-关式或气-开式 |
| 附 件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 额定 Cv 值 | 0.01 | 0.04 | 0.1 | 0.16 | 0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | ||
|
流量 特性 |
金属 阀座 |
等百分比(%CF) | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 线性(LCF) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 额定行程 | 14.3 | ||||||||||||
| 公称通径 | 20、25 | ||||||||||||
进口小口径笼式单座调节阀性能范围：
| 型 式 | 直通单座套筒式铸造球型阀 | |
| 公称通径 | 15、20、25mm | |
| 公称压力 | ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa | |
| 连接型式 | 法兰连接 | FF、RF、RJ、LG、MFM |
| 法兰标准 |
JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、 ANSI B16.5-1981、HG20594-97、HG20618-97等 |
|
| 焊接连接 | 嵌接焊SW | |
| 材料 |
铸钢(ZG230-450)、 铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等 |
|
| 上阀盖 | 常温型(P) | 0~+230℃ |
| 伸长I型(EI | -45~-17℃、 +230~+566 ℃ | |
| 伸长II型(EII) | -100~-45℃ | |
| 伸长III型(EIII) | -196~-100℃ | |
| 注：工作温度不准超过各种材料的允许范围。 | ||
| 压盖型式 | 螺栓压紧式 | |
| 填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 | |
| 阀芯型式 | 单座套筒式柱塞型阀芯 |
| 流量特性 | 等百分比特性(%CC)和线性特性(LCC) |
| 套筒型式 | 分离式套筒 |
| 材 料 |
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、 不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
