进口气动三通分流调节阀（进口调节阀欧洲品牌）德国洛克
关于德国《LOCKE》洛克
德国LOCKE洛克国际集团有限公司成立于1875年，是一家流体专业制造商，主要服务于全球工业、以石油，天然气，石化、蒸汽、水系统以及各类型流体控制系统，公司致力于产品设计、研发、制造、销售，为用户提供完善的流体控制方案和阀门制定方案。目前LOCKE在德国本土拥有3家阀门生产工厂，分别位于总部弗兰肯塔尔，佩格尼兹和侣能三地，并在中国设立全资加工厂，主要负责亚洲地区产品供应，在上海设立销售代理处，负责大陆运营及售后服务。
进口气动三通分流调节阀产品概述：

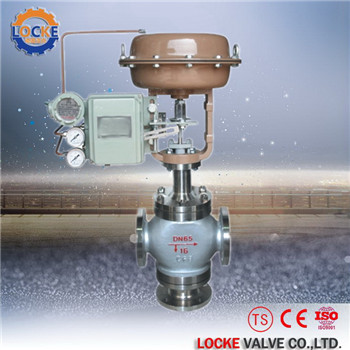

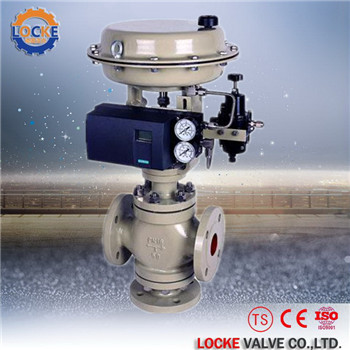

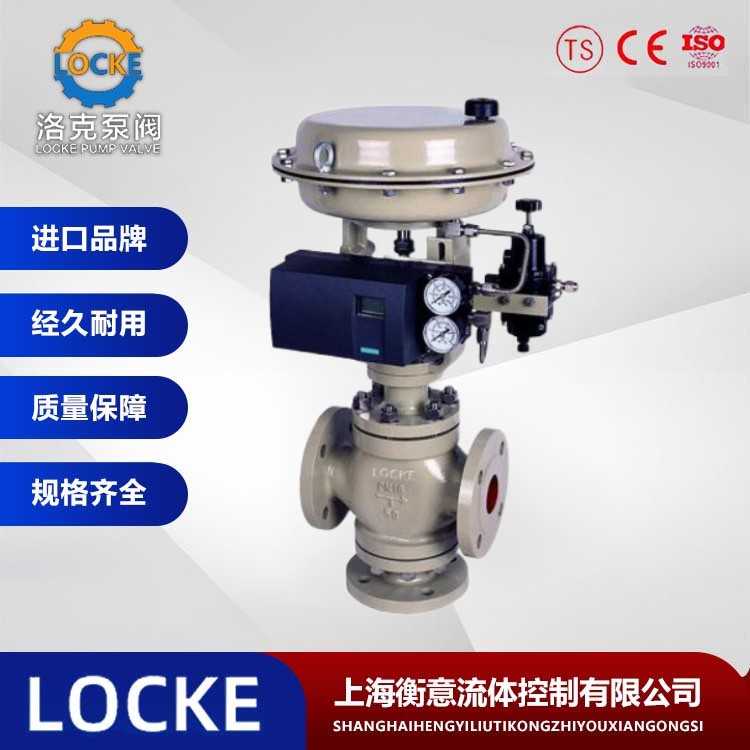

德国《LOCKE》洛克--进口气动三通分流调节阀是由LOCKE多弹簧气动薄膜执行机构和三通阀体组成，调节阀有分流作用，由于在某些场合可以代替两个两通阀合一个三通阀而得到广泛应用。由于三通调节阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向，稳定性好、不易产生震动、噪声低、允许使用压差大， 连线简单等特点常用于热交换器的两相调节，也可用于简单的配比调节。
零件材料
性能指标
进口气动三通分流调节阀性能范围：
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数(KV) | 分流阀 | 6.3 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1360 |
| 合流阀 | - | - | - | - | - | - | 85 | 135 | 210 | 340 | 535 | 800 | 1360 | |
| 允许压差(MPa) | 3.5 | 3.2 | 2.2 | 2.2 | 1.4 | 1.38 | 0.94 | 0.61 | 0.51 | 0.36 | 0.2 | 0.19 | 0.13 | |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
| 配用执行器型号 | LOCKE-1 | LOCKE-2 | LOCKE-3 | LOCKE-4 | LOCKE-5 | |||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) | |||||||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 阀芯形式 | 双导向型套筒式阀芯 | |||||||||||||
| 流量特性 | 直线性、等百分比 | |||||||||||||
| 进口气动三通分流调节阀 执行机构 | |||||
| 配置执行器类别 | LOCKE系列多弹簧簿膜执行机构 | ||||
| 执行器型号 | LOCKE-1 | LOCKE-2 | LOCKE-3 | LOCKE-4 | LOCKE-5 |
| 有效面积(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程(mm) | 10、16 | 24 | 40 | 40、60 | 100 |
| 弹簧范围(KPa) | 20～100(标准)、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
| 供气压力 | 140～400KPa | ||||
| 气源接口 | RC1/4" | ||||
| 环境温度 | -30～+70℃ | ||||
| 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | ||||
| 作用形式 | 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) | ||||
| 进口气动三通分流调节阀 零件材料 | ||||||||
| 1 | 阀体 | WCB | 304 | 316 | 316L | |||
| 2 | 阀座 | 304 | 304 | 316 | 316L | |||
| 3 | 阀芯 | 304 | 304 | 316 | 316L | |||
| 4 | 垫片 | PTFE\石墨垫片 | ||||||
| 5 | 铜套 | 黄铜 | ||||||
| 6 | 导向套 | 304 | 304 | 316 | 316L | |||
| 7 | 密封中垫 | PTFE\石墨垫片 | ||||||
| 8 | 阀盖 | WCB | 304 | 316 | 316L | |||
| 9 | 填料 | PTFE/石墨 | ||||||
| 10 | 填料压盖 | WCB | 304 | 316 | 316L | |||
| 11 | 阀杆 | 304 | 304 | 316 | 316L | |||
| 进口气动三通分流调节阀 性能指标 | ||||
| 项目 | 不带定位器 | 带定位器 | ||
| 基本误差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死区% | 3.0 | 0.4 | ||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
| 始点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | ±2.5 | ±1.0 | ||
| 额定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×阀额定容量 | |||
| 可调范围R | 30：1 | |||
