进口气动角式调节阀（进口调节阀欧洲品牌）德国洛克
关于德国《LOCKE》洛克
德国LOCKE洛克国际集团有限公司成立于1875年，是一家流体专业制造商，主要服务于全球工业、以石油，天然气，石化、蒸汽、水系统以及各类型流体控制系统，公司致力于产品设计、研发、制造、销售，为用户提供完善的流体控制方案和阀门制定方案。目前LOCKE在德国本土拥有3家阀门生产工厂，分别位于总部弗兰肯塔尔，佩格尼兹和侣能三地，并在中国设立全资加工厂，主要负责亚洲地区产品供应，在上海设立销售代理处，负责大陆运营及售后服务。
进口气动角式调节阀产品概述：

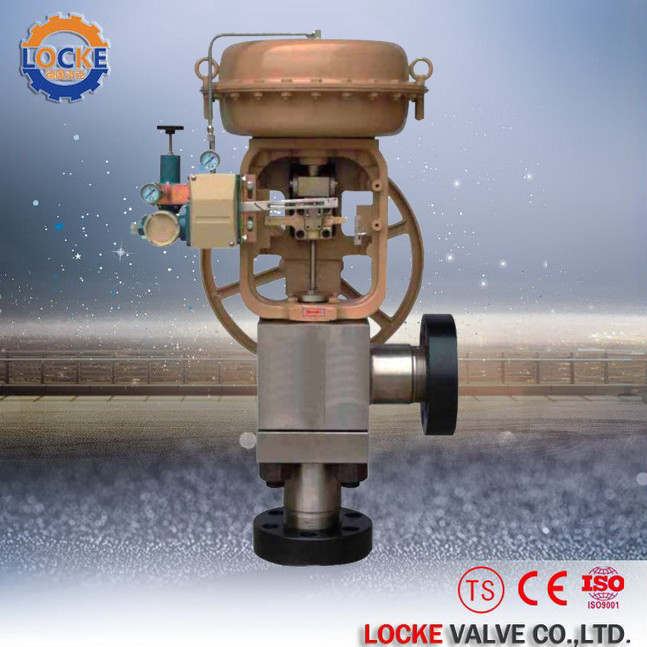

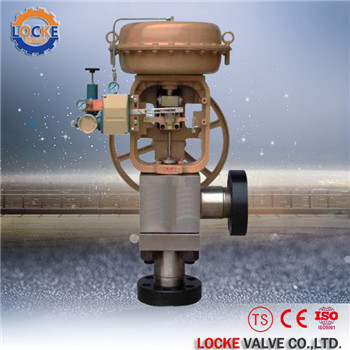

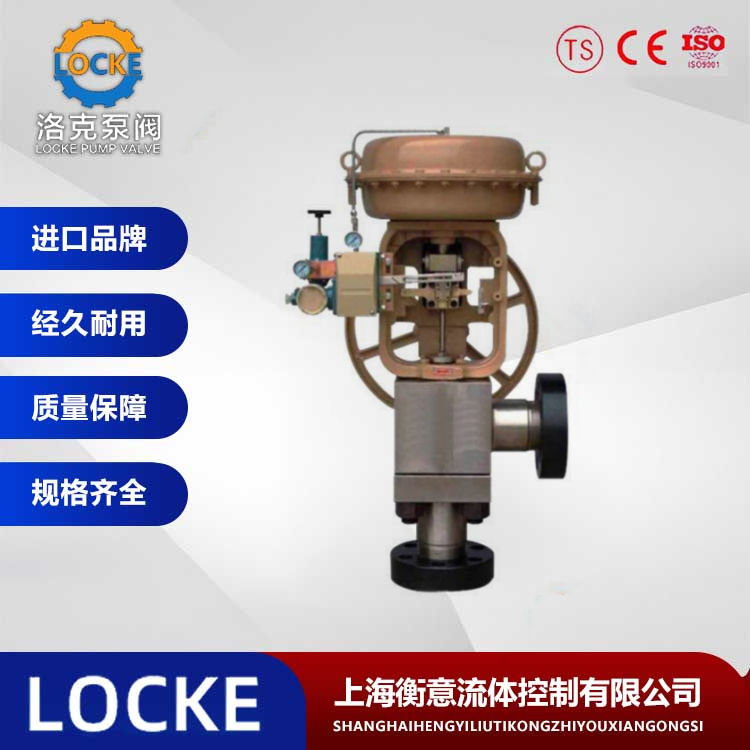

德国《LOCKE》洛克--进口气动角式调节阀是一种ding导向的调节阀，阀体为直角形结构，具有流路简单、压降损失小、导向面积大、抗振性能好、易于冲洗的特点。
配用LOCKE系列气动执行机构，整机输出力大、动作灵敏、维护方便，可用于控制各种不同工况的流体，适应各种苛刻的工作条件。
进口气动角式调节阀广泛应用于石油、化工、电力、轻纺、造纸等行业，特别适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状物质的调节，可避免结焦、堵塞，便于自净与清洗场合。
执行机构
零件材料
配用LOCKE系列气动执行机构，整机输出力大、动作灵敏、维护方便，可用于控制各种不同工况的流体，适应各种苛刻的工作条件。
进口气动角式调节阀广泛应用于石油、化工、电力、轻纺、造纸等行业，特别适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状物质的调节，可避免结焦、堵塞，便于自净与清洗场合。
进口气动角式调节阀性能范围：
| 进口气动角式调节阀技术参数 | ||||||||||||||
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数(KV) | 直线 | 10 | 12.5 | 19.5 | 30.5 | 48.4 | 76 | 125 | 195 | 305 | 484 | 760 | 1000 | 1600 |
| 等百分 | 8 | 11 | 17,6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 900 | 1300 | |
| 允许压差(MPa) | ≤ 公称压力 | |||||||||||||
| 公称压力(MPa) | 1.6 2.5 4.0 6.4 10.0 | |||||||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 配用执行器型号 | LOCKE-1 | LOCKE-2 | LOCKE-3 | LOCKE-4 | LOCKE-5 | |||||||||
| 阀盖形式 | 标准型(-17～ 250℃),高温型( 250～ 450℃),低温型(-40～-196℃),波纹管密封型(-40～ 350℃) | |||||||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料,V型柔性石墨填料 | |||||||||||||
| 阀芯形式 | 双座柱塞导向型阀芯 | |||||||||||||
| 流量特性 | 直线性,等百分比 | |||||||||||||
| 进口气动角式调节阀执行机构 | |||||
| 配置执行器类别 | LOCKE系列多弹簧簿膜执行机构 | ||||
| 执行器型号 | LOCKE-1 | LOCKE-2 | LOCKE-3 | LOCKE-4 | LOCKE-5 |
| 有效面积(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程(mm) | 10,16 | 24 | 40 | 40,60 | 100 |
| 弹簧范围(KPa) | 20～100(标准),20-60,60-100,40-200,80-240 | ||||
| 膜片材料 | 丁腈橡胶夹尼龙布,乙丙橡胶夹尼龙布 | ||||
| 供气压力 | 140～400KPa | ||||
| 气源接口 | RC1/4" | ||||
| 环境温度 | -30～ 70℃ | ||||
| 可配附件 | 定位器,空气过滤减压器,保位阀,行程开关,阀位传送器,手轮机构等 | ||||
| 作用形式 | 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) | ||||
| 进口气动角式调节阀零件材料 | ||||||||||
| 1 | 底座 | WCB | 304 | 316 | 316L | |||||
| 2 | 阀体 | WCB | 304 | 316 | 316L | |||||
| 3 | 阀芯 | 304 | 304 | 316 | 316L | |||||
| 4 | 阀座 | 304 | 304 | 316 | 316L | |||||
| 5 | 铜套 | 黄铜 | ||||||||
| 6 | 导向套 | 304 | 304 | 316 | 316L | |||||
| 7 | 垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | |||||
| 8 | 阀盖 | WCB | 304 | 316 | 316L | |||||
| 9 | 阀杆 | 304 | 304 | 316 | 316L | |||||
| 10 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | |||||
| 11 | 填料压盖 | WCB | 304 | 316 | 316L | |||||
| 12 | 螺栓 | 25 | 0Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |||||
| 进口气动角式调节阀性能指标 | ||||||||||
| 项目 | 不带定位器 | 带定位器 | ||||||||
| 基本误差% | ±5.0 | ±1.0 | ||||||||
| 回差% | 3.0 | 1.0 | ||||||||
| 死区% | 3.0 | 0.4 | ||||||||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 | ||||||
| 始点 | ±5.0 | ±1.0 | ||||||||
| 气关 | 始点 | ±5.0 | ±1.0 | |||||||
| 终点 | ±2.5 | ±1.0 | ||||||||
| 额定行程偏差% | ≤2.5 | |||||||||
| 泄露量L/h | 0.01%×阀额定容量 | |||||||||
| 可调范围R | 30：1 | |||||||||
