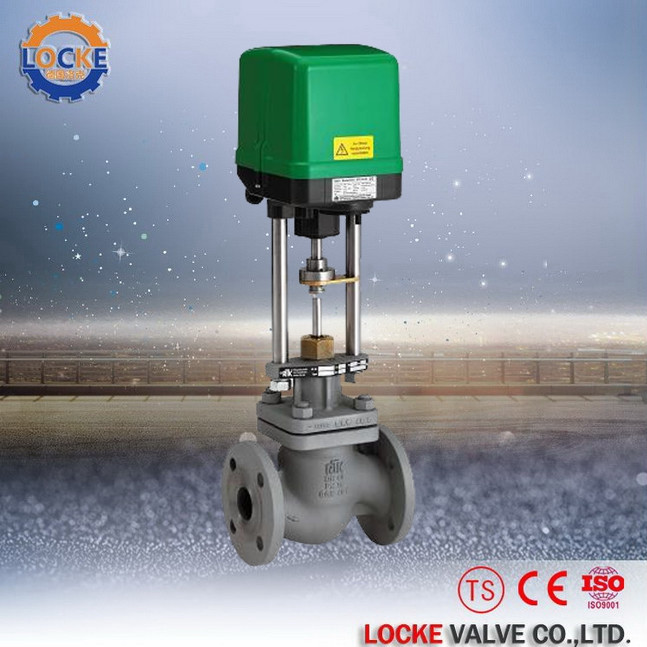

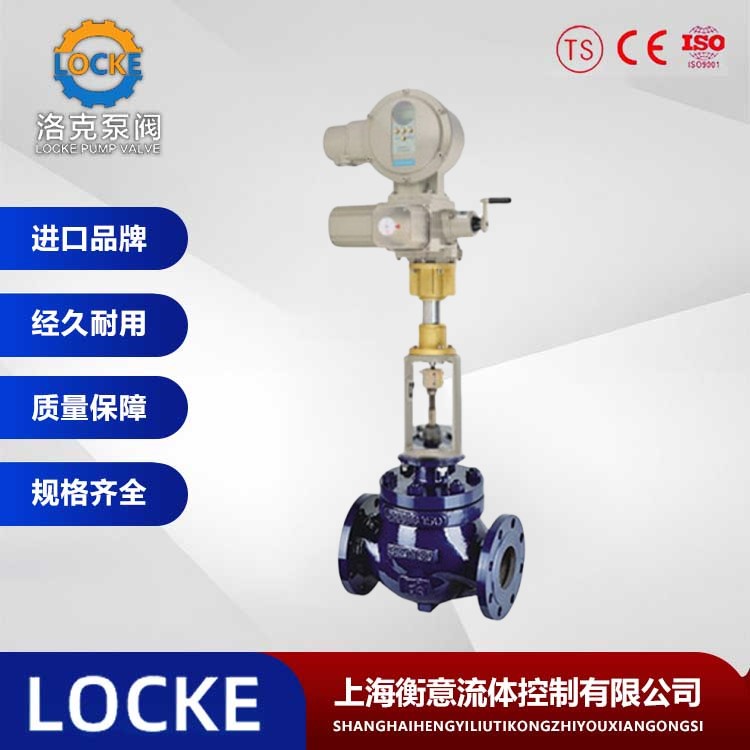

进口电子式电动单座调节阀

德国《LOCKE》洛克进口电子式电动单座调节阀由直程电动执行机构和直通低流阻单座阀组成电动执行机构内有伺服系统

在线咨询全国热线
180 8889 3592

进口电子式电动单座调节阀(进口调节阀欧洲品牌)洛克

关于德国《LOCKE》洛克


德国LOCKE洛克国际集团有限公司成立于1875年,是一家流体专业制造商,主要服务于全球工业、以石油,天然气,石化、蒸汽、水系统以及各类型流体控制系统,公司致力于产品设计、研发、制造、销售,为用户提供完善的流体控制方案和阀门制定方案。目前LOCKE在德国本土拥有3家阀门生产工厂,分别位于总部弗兰肯塔尔,佩格尼兹和侣能三地,并在中国设立全资加工厂,主要负责亚洲地区产品供应,在上海设立销售代理处,负责大陆运营及售后服务。

进口电子式电动单座调节阀产品概述:

德国《LOCKE》洛克--进口电子式电动单座调节阀由直程电动执行机构和直通低流阻单座阀组成电动执行机构内有伺服系统,无须另配伺服放大器,有输入讯号及电源即可控制运转,连线简单。电子式执行器输出推力,通过改变阀门开度,来控制被调介质的流量,达到对压力、温度、流量或夜位等参数的自动控制。.它只有一个阀座和一个柱塞形阀芯,具有密闭性能好.导向部分采用(上下双导向式或衬套ding导向式)结构,具有导向面积大,抗振性能强等特点,适用于对介质泄漏量有严格要求的场合,但由于阀结构上的原因,阀杆上的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合.
进口电子式电动单座调节阀产品特点:

1、可调节范围大,固有可调比为50,流量特性有直线和等百分比。
2、阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%。
3、调节切断型采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。
4、伺服放大器采用深度动态负反馈,可提高自动调节精度。
5、电动操作器有多种形式,可适用于4~20mA。DC或0~10mA.DC。
6、波纹管密封型调节阀对移动的阀杆形成完全的密封,堵jue流体外漏。
7、电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。
进口电子式电动单座调节阀工作原理:

电动(单座,双座,套筒)调节阀,是电动单元组合仪表中的执行单元,它是生产过程自动调节系统中的重要环节之一,它以AC220V电源电压为动作力,接受统一标准信号0~10mA DC或4~20mA DC,将此转为与输入信号相对应的上下位移,自动地操纵阀门,改变阀门的开度位移,从而达到对工艺管路流体介质如压力,流量,温度,液位等参数的自动调节控制。
进口电子式电动单座调节阀性能范围:

公称通径 DN15-500mm
公称压力 ANSI 125-4500  JIS 10-40K   PN1.6-75MPa
连接型式 法兰连接    FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准 JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等
焊接连接 嵌接焊SW或根据用户需求
材       料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等或根据用户需求
上阀盖 常温型(P):-17~+230℃
伸长Ⅰ型(E1) -45~-17℃ +230~+566℃
伸长Ⅱ型(E2I) -100~-45℃
伸长Ⅱ型(E2W) -196~-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式 螺栓压紧式
填       料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料 石墨填料
阀内组件
阀芯型式 单座柱塞型阀芯
流量特性 金属阀座 等百分比特性(%)和线性特性(L),参考流量特性曲线图
Cv值从0.04~14的高精度流量特性符合IEC534-2标准
软阀座 等百分比特性(%)和线性特性(L),参考流量特性曲线图
注:关于聚四氟乙烯阀座的工作温度和压差,参考流量特性曲线图
材       料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
电动执行机构
型    式 LOCKE系列电动执行机构;PSL系列电子式电动执行机构;RS系列电动执行机构;PSL系列电子式电动执行机构
输入信号 LOCKE执行机构:Ⅱ型0~10mA•DC(输入电阻200Ω);Ⅲ型4~20mA•DC(输入电阻 250Ω) PSL执行机构:4~20mA•DC或1~5V(输入电阻250Ω) RS执行机构:0~10mA•DC、4~20mA•DC PSL执行机构:4~20mA•DC (注:信号线请使用屏蔽线)
电源电压
DKZ执行机构 220V,50Hz
361L执行机构 220V,50/60Hz
RS执行机构 单相控制220V•AC±5%;三相控制380V±5%
PSL执行机构 单相控制220V,50Hz (电源电压也可根据用户需求定制)
手动机构
DKZ执行机构 手轮
361L执行机构 离合式
RS执行机 构 手轮
PSL执行机构 手轮
环境温度 -20~+60℃
阀作用型式 电关式或电开式
