一、进口气动超高真空插板阀产品概述 |
|

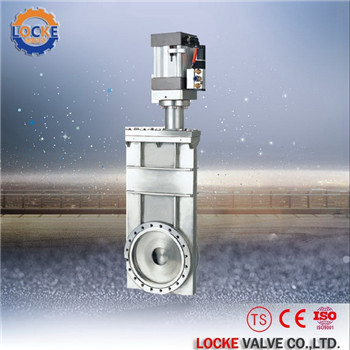

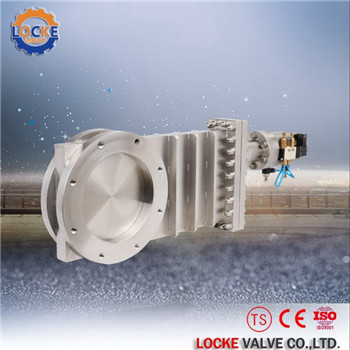

德国《LOCKE》洛克--进口气动超高真空插板阀是用压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞，驱动阀板作上下运动，实现阀门的开启或关闭，从而达到在超高真空系统中接通或切断气流的目的。适用的工作介质为洁净的空气和非腐蚀性气体。 |
|
二、进口气动超高真空插板阀产品特点 |
|
1 |
阀门移动采用双导轨轴承滚轮机构，运动平稳。 |
|
2 |
阀门内整体板式结构，支撑力分布均匀，刚性好。 |
|
3 |
采用不锈钢波纹管及低放气率氟橡胶圈密封。 |
|
4 |
不锈钢内焊，密封性好，体积小，重量轻外形美观。 |
|
三、进口气动超高真空插板阀产品性能 |
|
1 |
公称通径：DN50～DN1000 |
|
2 |
适用范围(Pa)：105～1.3x10-7 |
|
3 |
阀门漏率(Pa.L/S)：DN≤200为≤1.3x10-7
DN≥250为≤6.7x10-7 |
|
4 |
阀门烘烤温度（℃）：≤150(除传动装置外) |
|
5 |
开阀时阀板两侧压力差(Pa)：≤2.7x103 |
|
6 |
气源压力（MPa）：0.4～0.6 |
|
7 |
阀板密封件：氟橡胶 |
|
8 |
轴封处密封件：不锈钢波纹管 |
|
9 |
信号反馈： 标准出厂：不带反馈信号
特殊指定：微动开关DC/AC5～240V |
|

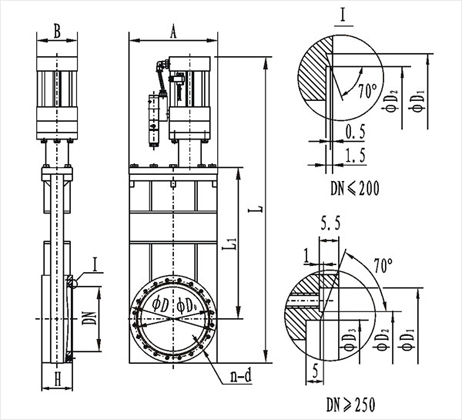

四、进口气动超高真空插板阀连接及外形尺寸 |
 |
|
型号 |
通径(DN) |
ΦD |
ΦD0 |
ΦD1 |
ΦD2 |
ΦD3 |
H |
A |
n-d |
L |
L1 |
B |
法兰标准 |
|
LLQ-50A |
50 |
89 |
72.4 |
61.6 |
55.6 |
/ |
60 |
91 |
8-M8 |
515 |
153 |
62 |
GB/T6071 |
|
LLQ-63A |
63 |
114 |
92.1 |
82.6 |
76.6 |
/ |
65 |
105 |
8-M8 |
590 |
180 |
62 |
|
LLQ-80A |
80 |
130 |
110 |
99 |
93 |
/ |
65 |
130 |
16-M8 |
608 |
220 |
75 |
|
LLQ-100A |
100 |
152 |
130.2 |
120.7 |
114.7 |
/ |
70 |
152 |
16-M8 |
655 |
267 |
94 |
|
LLQ-150A |
150 |
202 |
181 |
171.5 |
165.5 |
/ |
70 |
202 |
20-M8 |
707 |
350 |
94 |
|
LLQ-200A |
200 |
254 |
231.8 |
222.3 |
216.6 |
/ |
80 |
251 |
24-M8 |
806 |
426 |
112 |
|
LLQ-250A |
250 |
314 |
288 |
308 |
275 |
271 |
85 |
300 |
32-M8 |
1125 |
550 |
112 |
JB5278 |
|
LLQ-300A |
300 |
365 |
338 |
353 |
323 |
318 |
90 |
352 |
32-M10 |
1195 |
613 |
140 |
|
|
五、进口气动超高真空插板阀订货须知 |
|
1 |
若订货前还未选定型号，请向我们提供您的使用参数:
1.公称通径 2.产品型号 3.流体性质（包括公称压力、温度、介质） 4.阀体、密封材料 5.连接方式 |
|
2 |
若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购 |
|
3 |
当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参
数，由我们德国洛克阀门专家为您审核把关。 |
|
