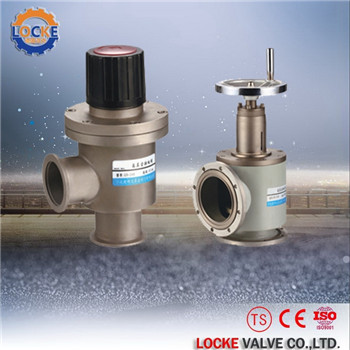

进口高真空挡板阀

德国《LOCKE》洛克进口高真空挡板阀是真空系统中开启或切断气流的真空阀门。由螺杆传动升降阀板，旋转轻巧、使用寿命长。

在线咨询全国热线
180 8889 3592

进口高真空挡板阀（进口真空阀门欧洲品牌）德国洛克

关于德国《LOCKE》洛克

德国LOCKE洛克国际集团有限公司成立于1875年，是一家流体专业制造商，主要服务于全球工业、以石油，天然气，石化、蒸汽、水系统以及各类型流体控制系统，公司致力于产品设计、研发、制造、销售，为用户提供完善的流体控制方案和阀门制定方案。目前LOCKE在德国本土拥有3家阀门生产工厂，分别位于总部弗兰肯塔尔，佩格尼兹和侣能三地，并在中国设立全资加工厂，主要负责亚洲地区产品供应，在上海设立销售代理处，负责大陆运营及售后服务。

一、进口高真空挡板阀产品概述

德国《LOCKE》洛克--进口高真空挡板阀是真空系统中开启或切断气流的真空阀门。由螺杆传动升降阀板，旋转轻巧、使用寿命长。高真空挡板阀轴封结构可分为LD-J型氟橡胶密封和LD-J(b)型波纹管密封两种。阀门结构LD-J为角通型式LJ-J(S)为带预抽口三通型式。适用的工作介质为空气及非腐蚀气体。

二、进口高真空挡板阀产品性能

适用范围(Pa)：10⁵～1.3x10^-⁴（轴封材料为橡胶）
10⁵～1.3x10^-⁶（轴封材料为波纹管）

阀门漏率(Pa.L/S)： 1.3x10^-⁵（轴封材料为橡胶）
1.3x10^-⁷（轴封材料为波纹管）

使用温度（℃）：-30℃～+80℃（密封材料为丁晴橡胶）
-30℃～+150℃（密封材料为氟橡胶）

安装位置：任意

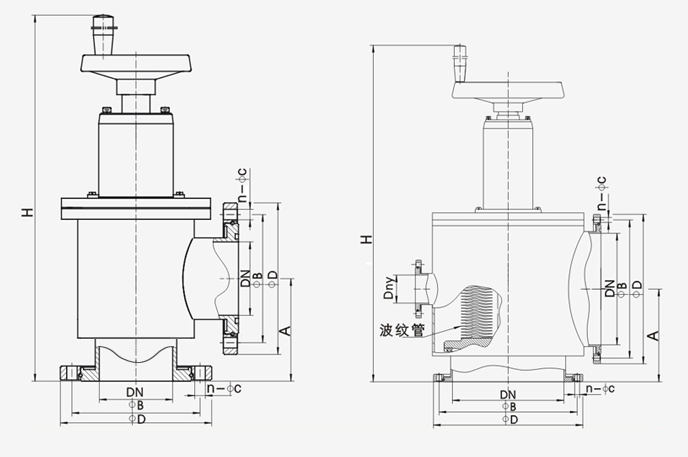

三、进口高真空挡板阀产品结构图

四、进口高真空挡板阀连接及外形尺寸

型号	通径(DN)	ΦD	ΦB	H	A	ΦW	n-ΦC	DNy(预抽口)	法兰标准
LD-J50	50	110	90	278	70	56	4-Φ9	/	GB/T6070
LD-J63	63	130	110	348	88	160	4-Φ9
LD-J80	80	145	125	414	98		8-Φ9
LD-J100	100	165	145	430	108		8-Φ9
LD-J125	125	200	175	516	128		8-Φ11
LD-J(S)150	150	220	195	550	138	200		DN40(GB4982)	JB919
LD-J(S)160	160	225	200	550	138			DN40(GB4982)	GB/T6070
LD-J(S)200	200	285	260	662	200		12-Φ11	DN50(GB/T6070)
LD-J(S)250	250	335	310	735	208	250	12-Φ11	DN63(GB/T6070)
LD-J(S)300	300	380	350	812	250	250	8-Φ14	DN80(GB/T6070)	JB919

五、进口高真空挡板阀订货须知
1		若订货前还未选定型号，请向我们提供您的使用参数: 1.公称通径 2.产品型号 3.流体性质（包括公称压力、温度、介质） 4.阀体、密封材料 5.连接方式
2		若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购
3		当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们德国洛克阀门专家为您审核把关。
4		感谢您访问我公司德国洛克泵阀的网站，如有任何疑问. 您可以致电给我们，我们一定会尽心尽力为您提供优质的服务。
