德国LOCKE洛克国际集团有限公司成立于1875年，是一家流体专业制造商，主要服务于全球工业、以石油，天然气，石化、蒸汽、水系统以及各类型流体控制系统，公司致力于产品设计、研发、制造、销售，为用户提供完善的流体控制方案和阀门制定方案。目前LOCKE在德国本土拥有3家阀门生产工厂，分别位于总部弗兰肯塔尔，佩格尼兹和侣能三地，并在中国设立全资加工厂，主要负责亚洲地区产品供应，在上海设立销售代理处，负责大陆运营及售后服务。 |
|
一、进口电磁真空带充气阀产品概述 |
|

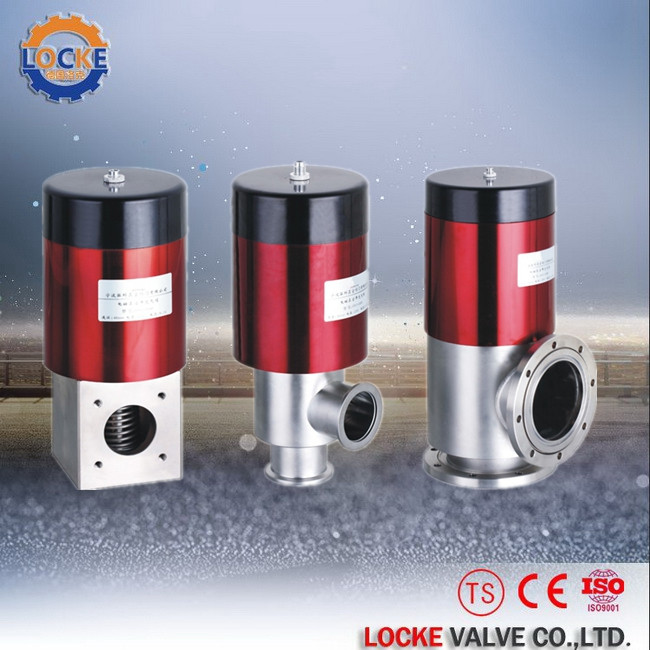

德国《LOCKE》洛克--进口电磁真空带充气阀是安装在机械式真空泵上的专用阀门。阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。当泵停止工作或电源中断时，阀能自动将真空系统封闭，并将阀的充气孔打开，大气快速充入到泵腔，从而避免泵油逆流污染真空系统。适用的工作介质为空气及非腐蚀性气体。 |
|
二、进口电磁真空带充气阀产品性能 |
|
1 |
适用范围(Pa)：105～1x10-3 |
|
2 |
阀门漏率(Pa.L/S)：＜6.7x10-4 |
|
3 |
适用温度（℃）：-25～+50 |
|
4 |
线圈温升（℃）：≤65 |
|
5 |
开闭时间（S）：≤3 |
|
6 |
电源电压(V/Hz)：220/50 |
|

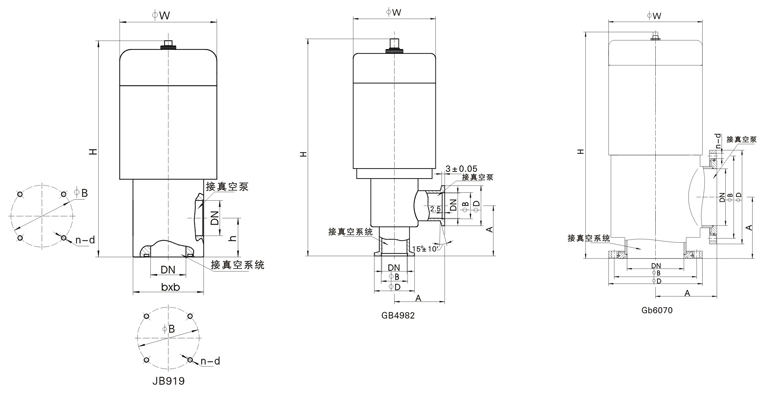

三、进口电磁真空带充气阀产品结构图 |
 |
|
四、连接及外形尺寸(JB919) |
|
型号 |
通径(DN) |
ΦW |
ΦB |
H |
L |
bxb |
n-d |
匹配真空泵 |
|
LDC-JQ16A |
16 |
68 |
42 |
176 |
28 |
48x48 |
4-M5 |
2xZ-0.5/1 |
|
LDC-JQ25A |
25 |
82 |
55 |
199 |
35 |
58x58 |
4-M6 |
2xZ-2/4 |
|
LDC-JQ32 |
32 |
92 |
64 |
226 |
40 |
68x68 |
4-M6 |
2xZ-4 |
|
LDC-JQ40 |
40 |
110 |
70 |
245 |
44 |
80x80 |
4-M6 |
2xZ-8 |
|
LDC-JQ50A |
50 |
125 |
90 |
290 |
56 |
95x95 |
4-M8 |
2xZ-15 |
|
LDC-JQ65 |
65 |
135 |
105 |
320 |
65 |
115x115 |
4-M8 |
2xZ-30A |
|
LDC-JQ80 |
80 |
165 |
125 |
367 |
75 |
140x140 |
4-M8 |
2xZ-70A |
|
|
连接及外形尺寸 |
|
型号 |
通径(DN) |
ΦW |
ΦD |
ΦB |
H |
A |
法兰标准 |
|
LDC-JQ16A/KF |
16 |
68 |
30 |
17.2 |
191 |
40 |
GB4982 |
|
LDC-JQ25A/KF |
25 |
82 |
40 |
26.2 |
202 |
50 |
GB4982 |
|
LDC-JQ32/KF |
32 |
92 |
55 |
41.2 |
244 |
50 |
/ |
|
LDC-JQ40/KF |
40 |
110 |
55 |
41.2 |
275 |
65 |
GB4982 |
|
LDC-JQ50A/KF |
50 |
125 |
75 |
52.2 |
314 |
80 |
/ |
|
|
连接及外形尺寸 |
|
型号 |
通径(DN) |
ΦW |
ΦD |
ΦB |
H |
A |
n-d |
法兰标准 |
|
LDC-JQ50A |
50 |
125 |
110 |
90 |
314 |
80 |
4-Φ9 |
GB6070 |
|
LDC-JQ65 |
65 |
135 |
130 |
110 |
343 |
88 |
4-Φ9 |
GB6070 |
|
LDC-JQ50A80 |
80 |
135 |
145 |
125 |
346 |
95 |
8-Φ9 |
GB6070 |
|
LDC-JQ50A100 |
100 |
165 |
165 |
145 |
399 |
108 |
8-Φ9 |
GB6070 |
|
|
五、进口电磁真空带充气阀订货须知 |
|
1 |
若订货前还未选定型号，请向我们提供您的使用参数:
1.公称通径 2.产品型号 3.流体性质（包括公称压力、温度、介质） 4.阀体、密封材料 5.连接方式 |
|
2 |
若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购 |
|
3 |
当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参
数，由我们德国洛克阀门专家为您审核把关。 |
|
4 |
感谢您访问我公司德国洛克泵阀的网站，如有任何疑问.
您可以致电给我们，我们一定会尽心尽力为您提供优质的服务。 |
|
