进口气动高真空球阀

德国《LOCKE》洛克进口气动高真空球阀是应用在真空系统中（又能适应一定的压力下）开启或切断气流的高真空球阀。

在线咨询全国热线
180 8889 3592

进口气动高真空球阀（进口真空阀门欧洲品牌）德国洛克

关于德国《LOCKE》洛克

德国LOCKE洛克国际集团有限公司成立于1875年，是一家流体专业制造商，主要服务于全球工业、以石油，天然气，石化、蒸汽、水系统以及各类型流体控制系统，公司致力于产品设计、研发、制造、销售，为用户提供完善的流体控制方案和阀门制定方案。目前LOCKE在德国本土拥有3家阀门生产工厂，分别位于总部弗兰肯塔尔，佩格尼兹和侣能三地，并在中国设立全资加工厂，主要负责亚洲地区产品供应，在上海设立销售代理处，负责大陆运营及售后服务。

一、进口气动高真空球阀产品概述

德国《LOCKE》洛克--进口气动高真空球阀是应用在真空系统中（又能适应一定的压力下）开启或切断气流的高真空球阀。阀门由回转气缸和阀体组成通过电磁换向阀改变气路方向，来驱动球阀启闭。本阀门外形结构紧凑，美观，密封座补偿式设计。有自动补偿密封座磨损功能，密封可靠，寿命长等优点。阀门气缸可选择单作用和双作用结构，可选配信号反馈控制，防爆电器装置及气源处理元件。适用的工作介质为带酸、碱性的各类气体或液体。

二、进口气动高真空球阀产品性能

适用范围(Pa)：快卸法兰（KF）2x10⁵～1.3x10^-⁶
活套法兰6x10⁵～1.3x10^-⁶

阀门漏率(Pa.L/S)：≤1.3x10^-⁶

介质温度（℃）：标准出厂：-30～+150
特殊指定：-30～+240

气源压力（MPa）:0.4～0.8

法兰标准：GB4982；GB6070

安装位置：任意

电源电压：标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等

信号反馈及防爆：标准出厂：阀位指示器
                特殊指定：限位信号开关
                          防爆信号开关
                          防爆电磁阀线圈
                          智能型定位器4～20mA

气缸可选：标准出厂：双作用式
特殊指定：单作用式（有弹簧返回）可选常开或常闭

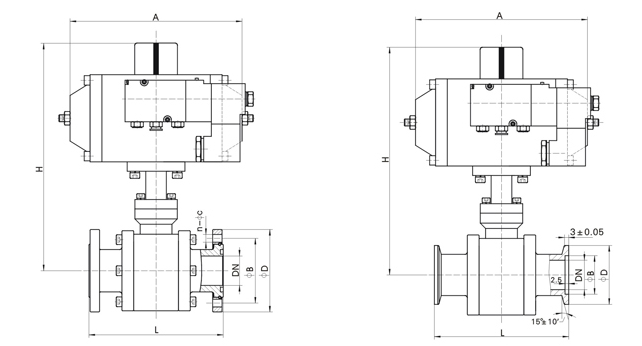

三、进口气动高真空球阀结构图

四、快卸法兰（KF）连接及外形尺寸（GB4982）

型号	通径(DN)	ΦD	ΦB	H	L	A
LUQ-10/KF	10	30	12.2	160	92	146
LUQ-16/KF	16	30	17.2	185	100	146
LUQ-25/KF	25	40	26.2	200	114	146
LUQ-32/KF	32	55	41.2	210	140	168
LUQ-40/KF	40	55	41.2	245	160	184
LUQ-50/KF	50	75	52.2	289	175	268

活套法兰连接及外形尺寸（GB6070）

型号	通径(DN)	ΦD	ΦB	H	L	A	n-ΦC
LUQ-10	10	55	40	160	92	146	4-Φ6.5
LUQ-16	16	60	45	185	100	146	4-Φ6.5
LUQ-20	20	65	50	200	114	146	4-Φ6.5
LUQ-25	25	70	55	200	114	146	4-Φ6.5
LUQ-32	32	90	70	210	140	168	4-Φ9
LUQ-40	40	100	80	245	160	184	4-Φ9
LUQ-50	50	110	90	289	175	268	4-Φ9
LUQ-63	63	130	110	313	186	268	4-Φ9
LUQ-80	80	145	125	346	198	298	8-Φ9
LUQ-100	100	175	145	375	220	298	8-Φ9
LUQ-125	125	200	175	444	266	458	8-Φ11
LUQ-150	150	225	200	497	296	525	8-Φ11
LUQ-200	200	285	260	620	390	602	12-Φ12

五、进口气动高真空球阀订货须知

若订货前还未选定型号，请向我们提供您的使用参数:
1.公称通径 2.产品型号 3.流体性质（包括公称压力、温度、介质） 4.阀体、密封材料 5.连接方式

若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购

当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参
数，由我们德国洛克阀门专家为您审核把关。

感谢您访问我公司德国洛克泵阀的网站，如有任何疑问.
您可以致电给我们，我们一定会尽心尽力为您提供优质的服务。
