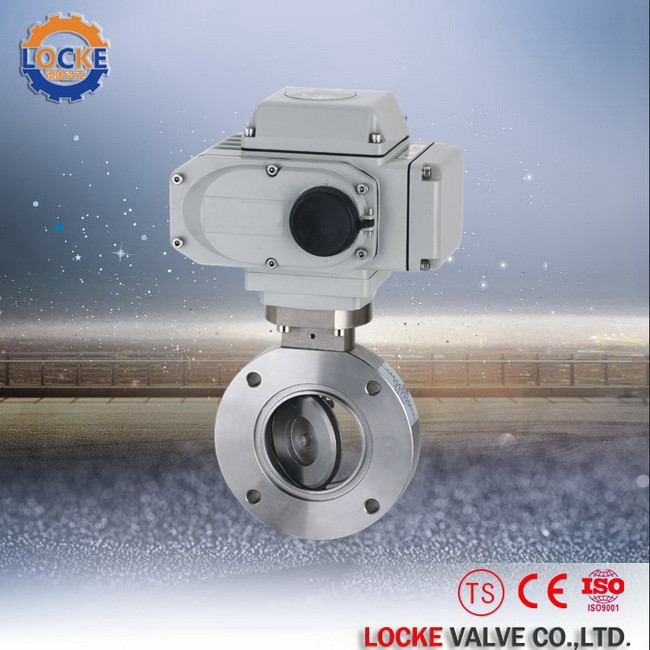

进口电动高真空蝶阀（进口真空阀门欧洲品牌）德国洛克

关于德国《LOCKE》洛克

德国LOCKE洛克国际集团有限公司成立于1875年，是一家流体专业制造商，主要服务于全球工业、以石油，天然气，石化、蒸汽、水系统以及各类型流体控制系统，公司致力于产品设计、研发、制造、销售，为用户提供完善的流体控制方案和阀门制定方案。目前LOCKE在德国本土拥有3家阀门生产工厂，分别位于总部弗兰肯塔尔，佩格尼兹和侣能三地，并在中国设立全资加工厂，主要负责亚洲地区产品供应，在上海设立销售代理处，负责大陆运营及售后服务。

一、进口电动高真空蝶阀产品概述

德国《LOCKE》洛克--进口电动高真空蝶阀采用回转型电动、电子调节式阀门驱动装置，通过外接电源的切换或外部输入信号，来实现阀门启闭或中间位置的控制，达到接通或切断真空管路中气流的目的。适用的工作介质为空气及非腐蚀性气体。

二、进口电动高真空蝶阀产品性能

适用范围(Pa)：10⁵～1.3x10^-⁵

阀门漏率(Pa.L/S)：≤1.3x10^-⁶

介质温度（℃）：标准出厂：-30～+150
特殊指定：-30～+240

法兰标准：JB919；GB6070

开闭时间（S）标准出厂： DN≤63/20S
80≤DN≤200/30S
DN≥250/48S
特殊指定： DN≤32/4S、10S、60S
DN≥40/6S、15S、20S、60S

安装位置：任意

控制电路：标准出厂：AC220V/50Hz开关型
          特殊指定：AC380V；DC24V开关型
                    4～20mADC调节型
                    1～5V DC调节型

信号反馈：标准出厂：带无源触点型
特殊指定：调节型4～20mA DC
1～5V DC

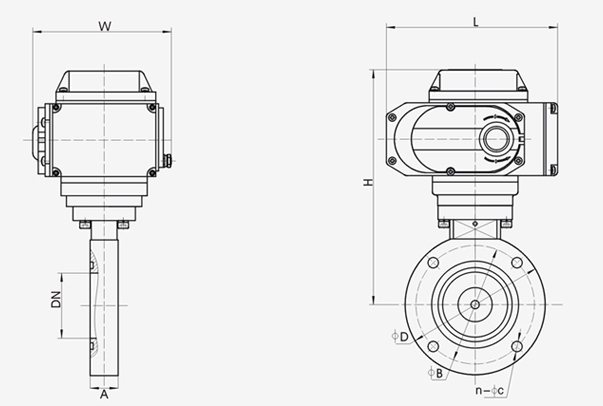

三、进口电动高真空蝶阀结构图

四、连接及外形尺寸（JB919）

型号	通径(DN)	ΦW	ΦD	ΦB	H	A	L	n-d	法兰标准
LID-25	25	114	70	55	163.5	22	166.5	4-Φ7	JB919
LID-32	32	114	78	64	167.5	22	166.5	4-Φ7	JB919
LID-40	40	114	85	70	171	22	166.5	4-Φ7	JB919
LID-50	50	114	110	90	184	22	166.5	4-Φ9	JB919
LID-63	63	114	125	105	196.3	26	166.5	4-Φ9	JB919
LID-80	80	120	145	125	227.5	30	195	4-Φ9	JB919
LID-100	100	120	170	145	239.5	30	195	4-Φ12	JB919
LID-125	125	120	195	170	252.5	35	195	4-Φ12	JB919
LID-150	150	159	220	195	284.5	35	254.5	8-Φ12	JB919
LID-200	200	159	275	250	311.5	40	254.5	8-Φ12	JB919
LID-250	250	159	330	300	340.5	45	254.5	8-Φ14	JB919
LID-300	300	159	380	350	363.5	55	254.5	8-Φ14	JB919
LID-400	400	159	500	465	420.5	60	254.5	8-Φ18	JB919

连接及外形尺寸（GB6070）

型号	通径(DN)	ΦW	ΦD	ΦB	H	A	L	n-d	法兰标准
LID-25	25	114	70	55	163.5	22	166.5	4-Φ7	GB6070
LID-32	32	114	90	70	174	22	166.5	4-Φ9	GB6070
LID-40	40	114	100	80	179	22	166.5	4-Φ9	GB6070
LID-50	50	114	110	90	184	22	166.5	4-Φ9	GB6070
LID-63	63	114	130	110	198	26	166.5	4-Φ9	GB6070
LID-80	80	120	145	125	227.5	30	195	8-Φ9	GB6070
LID-100	100	120	165	145	237	30	195	8-Φ9	GB6070
LID-125	125	120	200	175	255	35	195	8-Φ12	GB6070
LID-150	150	159	225	200	287	35	254.5	8-Φ12	GB6070
LID-200	200	159	285	260	316	40	254.5	12-Φ12	GB6070
LID-250	250	159	335	310	343	45	254.5	12-Φ12	GB6070
LID-300	300	159	425	395	388	55	254.5	12-Φ14	GB6070
LID-400	400	159	510	480	425	60	254.5	16-Φ14	GB6070

五、进口电动高真空蝶阀订货须知
1		若订货前还未选定型号，请向我们提供您的使用参数: 1.公称通径 2.产品型号 3.流体性质（包括公称压力、温度、介质） 4.阀体、密封材料 5.连接方式
2		若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购
3		当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们德国洛克阀门专家为您审核把关。
4		感谢您访问我公司德国洛克泵阀的网站，如有任何疑问. 您可以致电给我们，我们一定会尽心尽力为您提供优质的服务。
