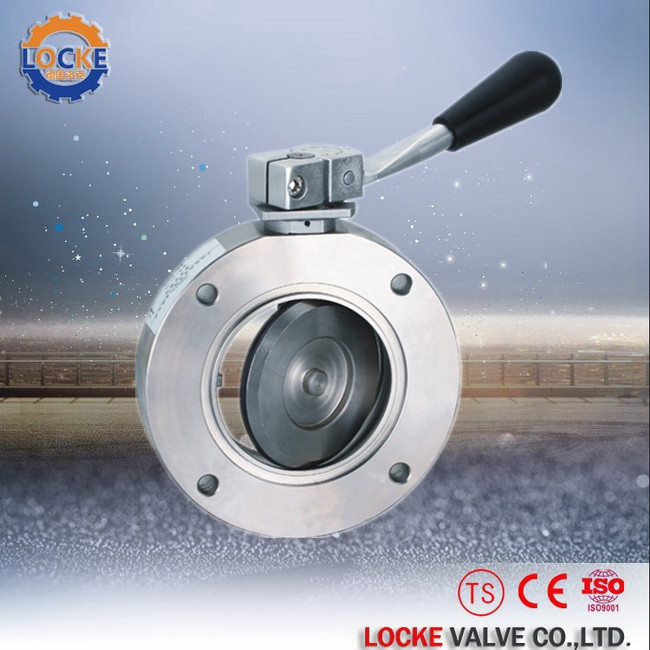

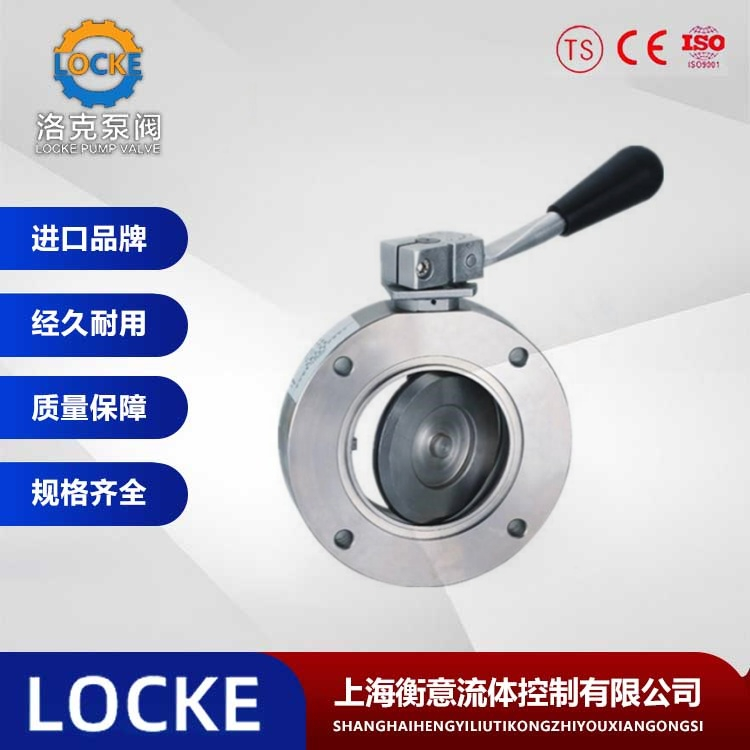

进口手动高真空蝶阀

德国《LOCKE》洛克进口手动高真空蝶阀是用来接通或切断真空管路中的气流，阀门开闭有锁定功能、旋转平稳、密封可靠。

在线咨询全国热线
180 8889 3592

进口手动高真空蝶阀（进口真空阀门欧洲品牌）德国洛克

关于德国《LOCKE》洛克

德国LOCKE洛克国际集团有限公司成立于1875年，是一家流体专业制造商，主要服务于全球工业、以石油，天然气，石化、蒸汽、水系统以及各类型流体控制系统，公司致力于产品设计、研发、制造、销售，为用户提供完善的流体控制方案和阀门制定方案。目前LOCKE在德国本土拥有3家阀门生产工厂，分别位于总部弗兰肯塔尔，佩格尼兹和侣能三地，并在中国设立全资加工厂，主要负责亚洲地区产品供应，在上海设立销售代理处，负责大陆运营及售后服务。

一、进口手动高真空蝶阀产品概述

德国《LOCKE》洛克--进口手动高真空蝶阀是用来接通或切断真空管路中的气流，阀门开闭有锁定功能、旋转平稳、密封可靠。适用工作介质为空气及非腐蚀性气体。

二、进口手动高真空蝶阀产品性能

适用范围(Pa)：10⁵～1.3x10^-⁵

阀门漏率(Pa.L/S)：≤1.3x10^-⁶

介质温度（℃）：-25~+80（密封材料为丁腈橡胶）
-30～+150（密封材料为氟橡胶）

法兰标准：JB919；GB6070

安装位置：任意

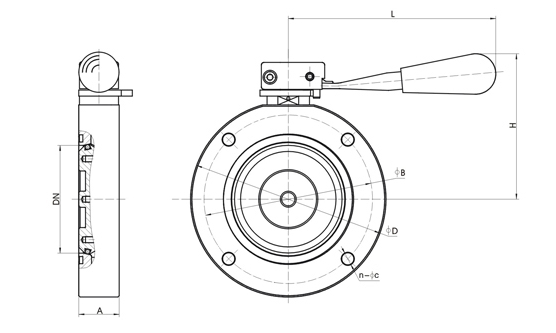

三、进口手动高真空蝶阀结构图

四、连接及外形尺寸（JB919）

型号	通径(DN)	ΦD	ΦB	H	A	L	n-d	法兰标准
LI-25	25	70	55	64	22	104	4-Φ7	JB919
LI-32	32	78	64	68	22	104	4-Φ7	JB919
LI-40	40	85	70	72	22	116	4-Φ7	JB919
LI-50	50	110	90	85	22	116	4-Φ9	JB919
LI-63	63	125	105	94	26	132	4-Φ9	JB919
LI-80	80	145	125	108	30	154	4-Φ9	JB919
LI-100	100	170	145	120	30	154	4-Φ12	JB919
LI-125	125	195	170	136	35	197	4-Φ12	JB919
LI-150	150	220	195	150	35	197	8-Φ12	JB919
LI-200	200	275	250	185	40	242	8-Φ12	JB919
LI-250	250	330	300	219	45	330	8-Φ14	JB919
LI-300	300	380	350	245	55	330	8-Φ14	JB919
LI-400	400	500	465	312	60	435	8-Φ18	JB919

连接及外形尺寸（GB6070）

型号	通径(DN)	ΦD	ΦB	H	A	L	n-d	法兰标准
LI-25	25	70	55	64	22	104	4-Φ7	GB6070
LI-32	32	90	71	74	22	104	4-Φ9	GB6070
LI-40	40	100	80	80	22	116	4-Φ9	GB6070
LI-50	50	110	90	85	22	116	4-Φ9	GB6070
LI-63	63	130	110	96	26	132	4-Φ9	GB6070
LI-80	80	145	125	108	30	154	8-Φ9	GB6070
LI-100	100	165	145	118	30	154	8-Φ9	GB6070
LI-125	125	200	175	138	35	197	8-Φ12	GB6070
LI-150	150	225	200	152	35	197	8-Φ12	GB6070
LI-200	200	285	260	190	40	242	12-Φ12	GB6070
LI-250	250	335	310	221	45	330	12-Φ12	GB6070
LI-300	300	425	395	270	55	330	12-Φ14	GB6070
LI-400	400	510	480	317	60	435	16-Φ14	GB6070

五、进口手动高真空蝶阀订货须知
1		若订货前还未选定型号，请向我们提供您的使用参数: 1.公称通径 2.产品型号 3.流体性质（包括公称压力、温度、介质） 4.阀体、密封材料 5.连接方式
2		若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购
3		当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们德国洛克阀门专家为您审核把关。
4		感谢您访问我公司德国洛克泵阀的网站，如有任何疑问. 您可以致电给我们，我们一定会尽心尽力为您提供优质的服务。
