德国LOCKE洛克国际集团有限公司成立于1875年，是一家流体专业制造商，主要服务于全球工业、以石油，天然气，石化、蒸汽、水系统以及各类型流体控制系统，公司致力于产品设计、研发、制造、销售，为用户提供完善的流体控制方案和阀门制定方案。目前LOCKE在德国本土拥有3家阀门生产工厂，分别位于总部弗兰肯塔尔，佩格尼兹和侣能三地，并在中国设立全资加工厂，主要负责亚洲地区产品供应，在上海设立销售代理处，负责大陆运营及售后服务。 |
|
一、进口高真空隔膜阀产品概述 |
|

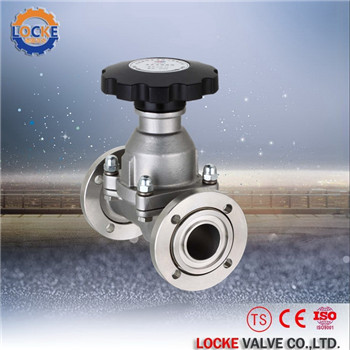

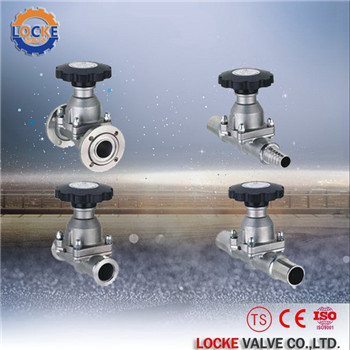

德国《LOCKE》洛克--进口高真空隔膜阀是利用阀杆带动橡胶密封片螺杆传动上下运动，气动截止接通真空系统。具有关闭力矩小，寿命长等优点。连接形式有活套法兰连接，快卸法兰连接，焊接式连接（即两端焊接），一焊一插管连接（即一端焊接，另一端插入）。适用的工作介质为空气、水、酸、碱。 |
|
二、进口高真空隔膜阀产品性能 |
|
1 |
适用范围(Pa)：105～1.3x10-4 |
|
2 |
阀门漏率(Pa.L/S)：≤1.3x10-4 |
|
3 |
介质温度（℃）：-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶) |
|
4 |
安装位置：任意 |
|

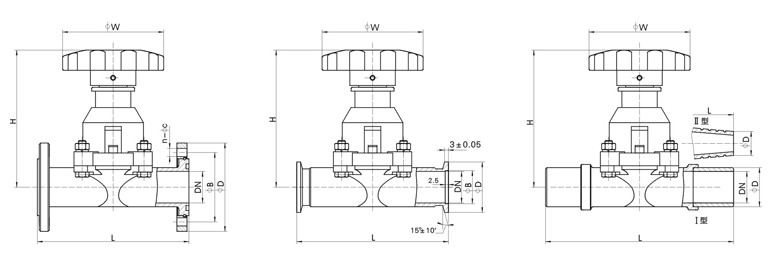

三、进口高真空隔膜阀结构图 |
 |
|
四、活套法兰连接及外形尺寸 |
|
型号 |
通径(DN) |
ΦD |
ΦB |
ΦW |
H |
L |
n-ΦC |
法兰标准 |
|
LM-10 |
10 |
46 |
36 |
63 |
80 |
75 |
4-Φ6 |
JB919 |
|
LM-25 |
25 |
70 |
55 |
80 |
115 |
120 |
4-Φ7 |
GB/T6070 |
|
LM-40 |
40 |
100 |
80 |
100 |
132 |
150 |
4-Φ9 |
|
LM-50 |
50 |
110 |
90 |
100 |
157 |
180 |
4-Φ9 |
|
|
快卸法兰(KF)连接及外形尺寸 |
|
型号 |
通径(DN) |
ΦD |
ΦB |
ΦW |
H |
L |
法兰标准 |
|
LM-10/KF |
10 |
30 |
12.2 |
63 |
80 |
75 |
GB4892 |
|
LM-25/KF |
25 |
40 |
26.2 |
80 |
115 |
100 |
|
LM-40/KF |
40 |
55 |
41.2 |
100 |
132 |
150 |
|
LM-50/KF |
50 |
75 |
52.2 |
100 |
157 |
180 |
/ |
|
|
焊接式连接及外形尺寸 |
|
型号 |
通径(DN) |
ΦD |
ΦW |
H |
L |
连接形式 |
|
LM-10-H(Ⅰ) |
10 |
19 |
63 |
80 |
150 |
两端焊接 |
|
LM-25H(Ⅰ) |
25 |
32 |
80 |
115 |
200 |
两端焊接 |
|
LM-40H(Ⅰ) |
40 |
45 |
100 |
132 |
240 |
两端焊接 |
|
LM-50H(Ⅰ) |
50 |
57 |
100 |
157 |
240 |
两端焊接 |
|
LM-10H(Ⅱ) |
10 |
9 |
55 |
75 |
150 |
两端焊接 |
|
LM-25H(Ⅱ) |
25 |
19 |
90 |
115 |
200 |
两端焊接 |
|
|
|
