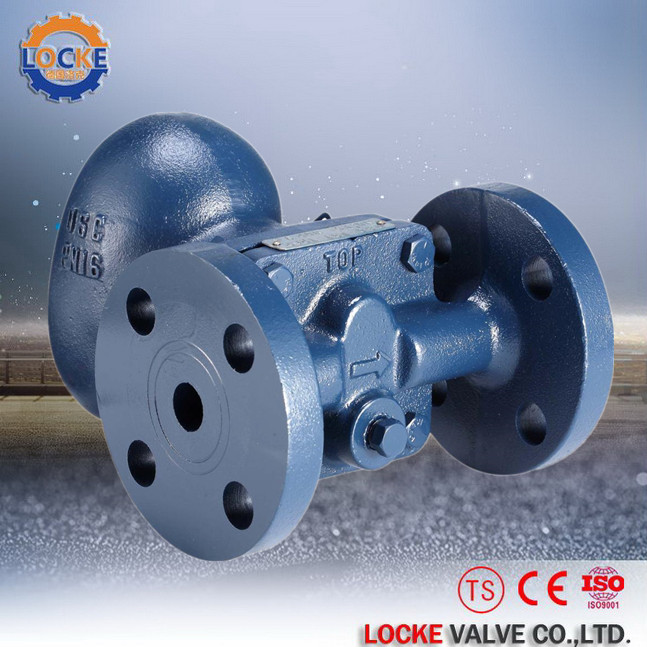

蒸汽疏水阀在系统的设计要求
█ 蒸汽疏水阀不允许串联使用，必要时可以并联使用。
█ 多台用汽设备不能共用一只疏水阀，以防短路。
█ 蒸汽疏水阀入口管
■ 蒸汽疏水阀的入口管应设在用汽设备的zui低点。对于蒸汽管道的疏水，应在管道底部设置一集液包，由集液包至疏水阀。集液包管径一般比主管径小两级，但zui大不超过DN250。
■ 从凝结水出口至疏水阀入口管段应尽可能短，且使凝结水自然流下进入疏水阀。对于热静力型疏水阀要留有1m长管段，不设绝热层。在寒冷环境中，如果由于停车或间断操作而有冻结危险，或在需要对人身采取保护的情况下，凝结水管可适当设绝热层或防护层。
■蒸汽疏水阀一般都带有过滤器。如果不带者，应在阀前安装过滤器，过滤器的滤网为网孔加∮7～1.0mm的不锈钢丝网，过滤面积不得小于管道截面积的2～3倍。
■ 对于凝结水回收的系统，疏水阀前要设置切断阀和排污阀，排污阀一般设在凝结水出口管的zui低点，除特别必要外，一般不设旁路。
■ 从用汽设备到疏水阀这段管道，沿流向应有4%的坡度，尽量少用弯头。管道的公称直径等于或大于所选定容量的疏水阀的公称直径，以免形成汽阻或加大阻力，降低疏水阀的排水能力。
■ 蒸汽疏水阀安装的位置一般都比用汽设备的凝结水出口低。必要时，在采取防止积水和防止汽锁措施后，才能将疏水阀安装在比凝结水出口高的位置上，如图5.0.3—1所示。在蒸汽管的低点设置返水接头，靠它的作用把凝结水吸上来。另外，在这种情况下，为了使立管内被隔离的蒸汽迅速凝结，防止汽锁，便于凝结水顺利吸升，立管的尺寸宜小一级或用带散热片的管子作立管。亦可将加热管末端做成U型并密封，虹吸管下端插入U型管底，虹吸管上部设置疏水阀，如图5.0.3—2所示。注意：返水接头后立管（吸升凝结水的高度）一般以600mm左右为宜。如果需要进一步提高，可用2段或3段组合，高度可达600mm～1000mm。返水接头会使管内的空气排放受阻，因此要尽量避免使用及使用过高的吸升高度。
■ 蒸汽疏水阀安装位置不得远离用汽设备。
█ 蒸汽疏水阀的出口管
■ 蒸汽疏水阀的出口管应少弯曲，尽量减少向上的立管，管径按气。液混合相计算，一般比所选定容量的疏水阀的公称直径大1～2级。
■ 蒸汽疏水阀后凝结水管允许抬升高度，应根据疏水阀在zui低入口压力时所提供的背压及凝结水管的压力降和凝结水回收设备或界区要求的压力来确定。
■ 如果出口管有向上的立管时，在疏水阀后应设止回阀，有止回功能的疏水阀阀后可以不设止回阀。
■ 对于凝结水回收的系统，疏水阀阀后要设置切断阀、检查阀或窥视镜。
■ 若出水管插入水槽的水面以下，为防止疏水阀在停止动作时出口管形成真空，将泥沙等异物吸进，引起疏水阀故障，可在出口管的弯头处开一小孔（φ4）。
■ 凝结水集合管应坡向回收设备的方向。为了不增加静压和防止水锤现象的产生，集合管不宜向上升，（a）为不采用形式，（b）为采用形式。
■ 为保证凝结水畅通，各支管与集合管相接宜顺流由管上方45”斜交。
■ 蒸汽疏水阀的出口压力决定于疏水阀后的系统压力，因此，高、低压蒸汽系统的疏水阀可合用一个凝结水系统，不会干扰。但当疏水阀设置旁通管时，必须将凝结水排入两个系统。
■ 当蒸汽疏水阀向大气排放凝结水时，由于疏水阀排放动作的声音，有时会产生噪声，为抑制噪声可采取下列措施：
（1）采用可低温排水的热静力型疏水阀；
（2）把出口管未端插入排水槽或排水沟的水面以下；
（3）凝结水的压力较低时，采用较长的出口管（2m以上），使二次蒸汽能在管内凝结；
（4）出口管通过排水沟的底部，使再蒸发蒸汽凝结，但这时出口管的未端应露出水面；
（5）出口管上安装消声器；
（6）凝结水直接排向砂土地面，，但在疏水阀停止动作时出口管也会形成真空使砂土倒流进入疏水阀，因而必须采用图5.0.4—1的办法防止故障。
█ 蒸汽疏水阀阀组典型示图
■ 凝结水回收（即闭式凝结水系统）疏水阀阀组中，在疏水阀上游与进口切断阀间应装有过滤器，当疏水阀本身带过滤器时，外装过滤器可省略。
（1）疏水阀出口管有向上立管
（2）蒸汽疏水阀出口管没有向上立管
■ 凝结水不回收（即开式凝结水系统）
■ 需要两个或多个疏水阀并联两个以上疏水阀并联时，疏水阀应处于同一标高且配管尽量对称，使阻力降分布均匀。
■ 蒸汽疏水阀本身不带过滤器。
■ 必须设置旁通时，要求旁通管标高不低于疏水阀。
