关于德国《LOCKE》洛克 |
|
德国LOCKE洛克国际集团有限公司成立于1875年，是一家流体专业制造商，主要服务于全球工业、以石油，天然气，石化、蒸汽、水系统以及各类型流体控制系统，公司致力于产品设计、研发、制造、销售，为用户提供完善的流体控制方案和阀门制定方案。目前LOCKE在德国本土拥有3家阀门生产工厂，分别位于总部弗兰肯塔尔，佩格尼兹和侣能三地，并在中国设立全资加工厂，主要负责亚洲地区产品供应，在上海设立销售代理处，负责大陆运营及售后服务。 |
|
一、进口电磁高真空挡板阀产品概述 |
|
德国《LOCKE》洛克--进口电磁高真空挡板阀是以电磁力开启阀门，以弹簧力关闭阀门，在失去电源后阀门将依靠弹簧力自动关闭。LDJ-J电磁高真空挡板阀的电磁线圈部件采用双线包接电功能，瞬时大电流启动，小电流维持电路，并提高了阀门的性能可靠、密封可靠、寿命长等优点，是真空设备自动化选择阀门。适用的工作介质为空气、非腐蚀性气体。 |
|
二、进口电磁高真空挡板阀产品性能 |
|
1 |
适用范围(Pa)：105～1.3x10-5 |
|
2 |
阀门漏率(Pa.L/S)：≤1.3x10-6 |
|
3 |
使用温度（℃）：-25℃～+50℃ |
|
4 |
线圈温升（℃):≤65 |
|
5 |
开闭时间（S）:3～5 |
|
6 |
电源电压（V/Hz）:220±10%/50 |
|
7 |
安装方式:垂直 |
|

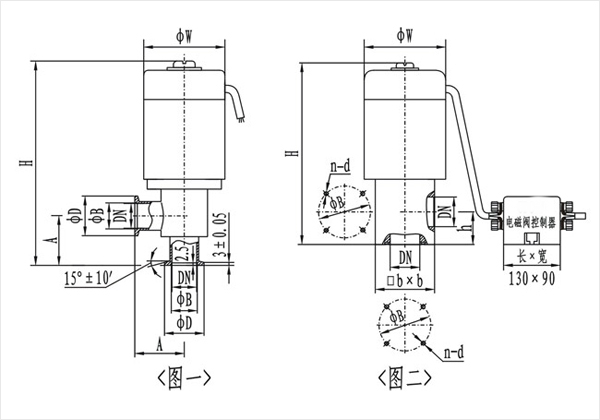

三、进口电磁高真空挡板阀产品结构图 |
 |
|
四、(图一)(KF)连接及外形尺寸 |
|
|
型号 |
通径(DN) |
ΦW |
ΦD |
ΦB |
H |
A |
法兰标准 |
|
LDC-J16A/KF |
16 |
68 |
30 |
17.2 |
186 |
40 |
GB4982 |
|
LDC-J25A/KF |
25 |
82 |
40 |
26.2 |
193 |
50 |
|
LDC-J40/KF |
40 |
110 |
55 |
41.2 |
270 |
65 |
|
LDC-J50A/KF |
50 |
125 |
75 |
52.2 |
307 |
70 |
|
|
|
(图二)连接及外形尺寸 |
|
型号 |
通径(DN) |
ΦW |
ΦB |
H |
h |
bxb |
n-b |
法兰标准 |
|
LDC-J16A |
16 |
68 |
42 |
165 |
28 |
48x48 |
4-M5 |
JB919 |
|
LDC-J25A |
25 |
82 |
55 |
190 |
35 |
58x58 |
4-M6 |
|
LDC-J32 |
32 |
92 |
64 |
217 |
40 |
68x68 |
4-M6 |
|
LDC-J40 |
40 |
110 |
70 |
240 |
44 |
80x80 |
4-M6 |
|
LDC-J50A |
50 |
125 |
90 |
285 |
56 |
95x95 |
4-M8 |
|
LDC-J65 |
65 |
135 |
105 |
315 |
65 |
115x115 |
4-M8 |
|
LDC-J80 |
80 |
165 |
125 |
358 |
75 |
140x140 |
4-M8 |
|
|
五、进口电磁高真空挡板阀订货须知 |
|
1 |
若订货前还未选定型号，请向我们提供您的使用参数:
1.公称通径 2.产品型号 3.流体性质（包括公称压力、温度、介质） 4.阀体、密封材料 5.连接方式 |
|
2 |
若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购 |
|
3 |
当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参
数，由我们德国洛克阀门专家为您审核把关。 |
|
4 |
感谢您访问我公司德国洛克泵阀的网站，如有任何疑问.
您可以致电给我们，我们一定会尽心尽力为您提供优质的服务。 |
|
