一、进口手动超高真空挡板阀产品概述 |
|

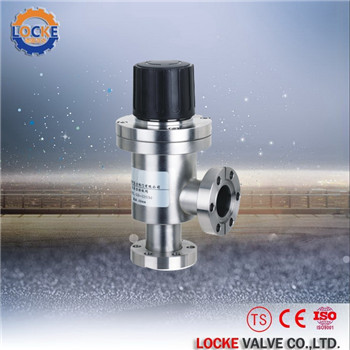

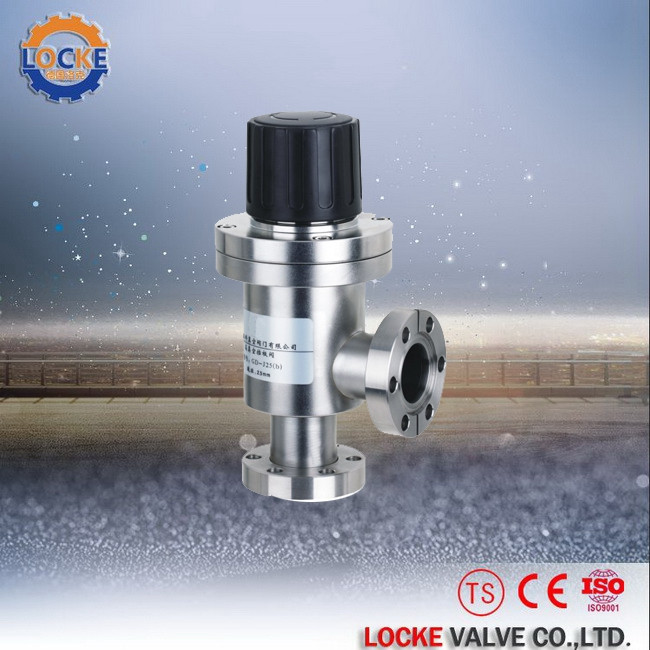

德国《LOCKE》洛克--进口手动超高真空挡板阀是超高真空管路中的启闭机构，阀门轴封为波纹管密封，阀门手轮上有开关标识，以人工转动手轮为动力通过螺纹传动实行阀板开启和关闭。阀门具有工作稳定、密封可靠、寿命长等一系列有点。适用的工作介质为空气、水蒸气、腐蚀性气体。 |
|
二、进口手动超高真空挡板阀产品性能 |
|
1 |
适用范围(Pa)：105～1.3x10-6 |
|
2 |
阀门漏率(Pa.L/S)：≤1.3x10-7 |
|
3 |
阀体烘烤温度（℃）：打开时≤200（密封材料为氟橡胶）
关闭时≤150（密封材料为氟橡胶） |
|
4 |
安装位置：任意 |
|

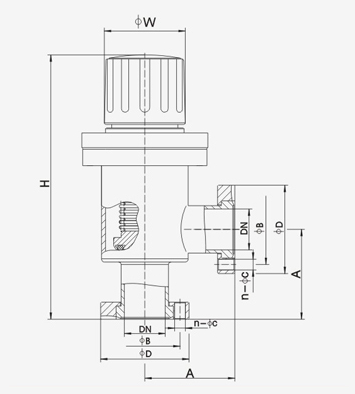

三、进口手动超高真空挡板阀产品结构图 |
|
|
四、进口手动超高真空挡板阀连接及外形尺寸 |
|
型号 |
通径(DN) |
连接方式 |
ΦD |
ΦB |
H |
n-ΦC |
A |
ΦW |
法兰标准 |
|
LQ-J16（b）/CF |
16 |
CF16 |
34 |
27 |
125 |
6-Φ4.3 |
40 |
36 |
GB6071 |
|
LQ-J25（b）/CF |
25 |
CF25 |
54 |
43 |
162 |
6-Φ6.6 |
58 |
36 |
|
LQ-J40（b）/CF |
35 |
CF35 |
70 |
58.7 |
181 |
6-Φ6.6 |
63 |
50 |
|
LQ-J50（b）/CF |
50 |
CF50 |
86 |
72.4 |
235 |
8-Φ8.4 |
80 |
50 |
|
|
五、进口手动超高真空挡板阀订货须知 |
|
1 |
若订货前还未选定型号，请向我们提供您的使用参数:
1.公称通径 2.产品型号 3.流体性质（包括公称压力、温度、介质） 4.阀体、密封材料 5.连接方式 |
|
2 |
若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购 |
|
3 |
当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参
数，由我们德国洛克阀门专家为您审核把关。 |
|
