进口调节阀精度调节

进口调节阀精度调节



    举例一：在用阀门调节的投药控制系统中，调节阀是一个重要的组成部分。为了保证系统的正常工作，调节阀的调节精度应与系统其他部分的精度相协调，一般来说不应低于调节阀输入控制信号的精度。电动调节阀的精度指标之一是“死区”，即对输人信号的不响应区域。

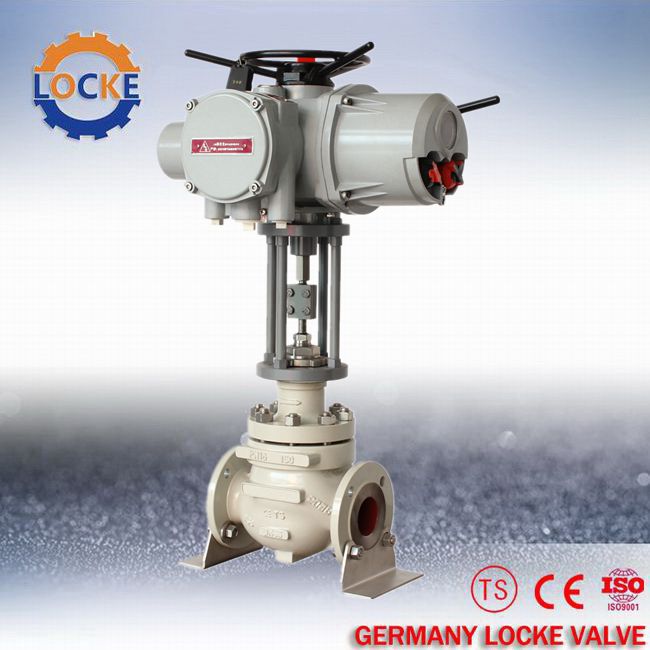

    举例二：以德国洛克LOCKE的进口电动调节阀为例。理想流量特性为线性，流通能力C＝0.5，输入控制信号为4—20mA，死区为0.48mA。按线性特性分析，在全程范围等精度调节，相对精度为0.48／(20一4)＝3.0％。若以C代表zui大流量，即Qmax＝C＝0.5m3／h，则zui小可调流量为3.0％×0.5m3／h＝15L／h。事实上，由于工作流量特性的畸变，实际的调节精度将较上述数值更低。

    在水处理系统中，往往受水质、水量等多种因素的影响而投药量变化较大。投药系统必须按zui大投药量设计，实际运行时多数时间的投药量则远低于设计投药量。按此zui大投药量选择的调节阀在多数情况下显得是流通能力偏大，必处于小开度状态下运行，系统的调节精度将进一步下降(在上例中，设常规流量为zui大流量的30％，则相对调节精度降为10.0％，zui小可调流星为50L/b)。另外，在投药系统设计时，为安全起见经常要留有较富裕的作用水头，在使用时流量必然偏大，就不得不使调节阀开度更小以节流或串联手动阀门节流。但后者使S值下降，恶化阀门的调节特性，也导致调节精度下降，亦是不可取的。根据前述调节阀特性分析，这种负荷变化较大的工况选择等百分比型调节阀，则工作流量特性畸变的结果使之趋近于线性，较为适宜。但投药用调节阀一船规格较小，流量特性多为线性。实际选择阀门也往往未必能选到恰好符合设计流通能力的阀门，又势必使选择的流通能力更大。



总结：各种因素，调节阀的相对调节误差(以正常平均投药量为基数)可达10％以上。

在进口调节阀技术方面一般不说精度等级，大多数情况说泄露等级，精度等级应该是调节阀附件，比如，比较著名的调节阀品牌德国洛克LOCKE，他所配的调节阀附件为著名品牌，如fisher，萨姆森，阿卡，阿尔法等。泄露等级一般分七级，有标准和国际标准。具体就不详细说了，举例：V级密封：介质为液体时，规定阀座zui大泄露量是1.8*10-7*P*D。你在网上找个样本，里面有专业介绍。一般配有定位器的德国洛克LOCKE的进口调节阀的调节精度误差在+-2%以内。
