进口电动三通调节阀选型和分类

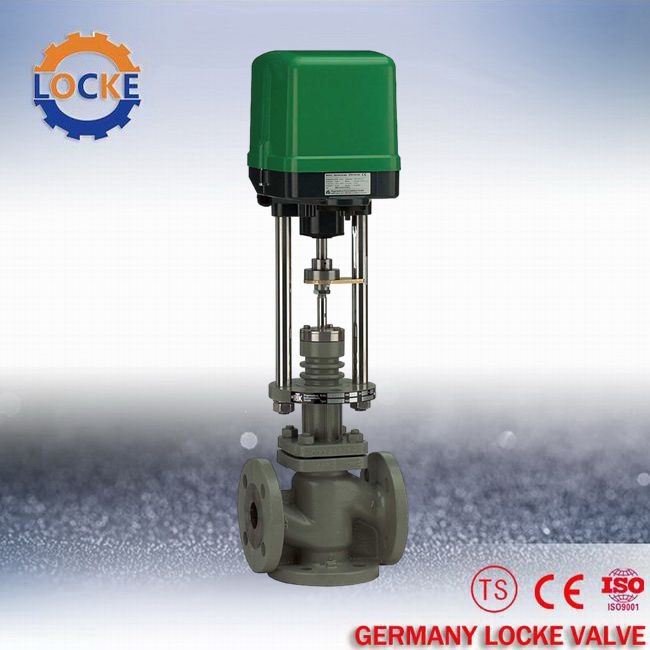

摘自德国洛克LOCKE的调节阀的样品资料，进口电动三通调节阀的定义，由直行程电子式电动执行机构和采用圆筒型薄壁窗口形阀芯的三通合流（分流）阀组成。具有结构紧凑、重量轻、动作灵敏、流量特性精确，直接接受调节仪表输入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信号及单相电源即可控制运转，实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。
进口电动三通调节阀分类及结构
电动三通调节阀按流体的作用方式分为合流阀和分流阀两类。
合流阀有两个入口，合流后从一个出口流出。
分流阀有一个流体入口，经分流成两股流体从两个出口流出。
合流三通调节阀的结构与分流三通调节阀的结构类似。其特点如下：
1、进口电动三通调节阀有两个阀芯和阀座，结构与双座阀类似。但电动三通调节阀中，一个阀芯与阀座间的流通面积增加时，另一个阀芯与阀座间的流通面积减少。而双座阀中，两个阀芯和阀座间的流通面积是同时增加或减少的。
2、电动三通调节阀的气开和气关只能通过选择执行机构的正作用和反作用来实现。双座阀的气开和气关的改变可直接将阀体或阀芯与阀座反装米买现。
3、电动三通调节阀用于需要流体进行配比的控制系统时，由于它代替一个气开控制阀和一个气关控制阀，因此，可降低成本并减少安装空间。
4、电动三通调节阀也用于旁路控制的场所，例如，一路流体通过换热器换热，另一路流体不进行换热。
根据德国洛克LOCKE的工程师给出的选型建议，当电动三通调节阀在换热器前时，采用分流三通调节阀；当三通调节阀安装在换热器后时，采用合流电动三通调节阀。由于安装在换热器前的三通阀内流过的流体有相同温度，因此，泄漏量较小；安装在换热器后的三通阀内流过的流体有不同的温度，对阀芯和阀座的膨胀程度不同，因此，泄漏量较大。通常，两股流体的温度差不宜超过150℃。
在新的产品结构中，采用阀笼结构的三通调节阀，带平衡孔，采用阀笼导向。因此，可大大降低不平衡力。早期的三通调节阀采用圆筒薄壁窗口，用阀芯侧面导向，虽然可减小不平衡力，但在一股流体接近关闭(流关流向)时，仍有较大的不平衡力，而且，随阀门开度的变化，不平衡力变化，采用带平衡孔的阀笼结构，可使不平衡力消除，并有阻尼作用，有利于控制阀的稳定运行。
特殊备注：由于电动三通调节阀的泄漏量较大，在需要泄漏量小的应用场合，可采用两个控制阀(和二通接管)进行流体的分流，或合流，或进行流体的配比控制。
